Vägg- och pendelkonsol AWG 15 vfz (FT)
Art.nr. 6420616 | EAN 4012196662777 | E-Nr. 1132146
- Produktbeskrivning
-

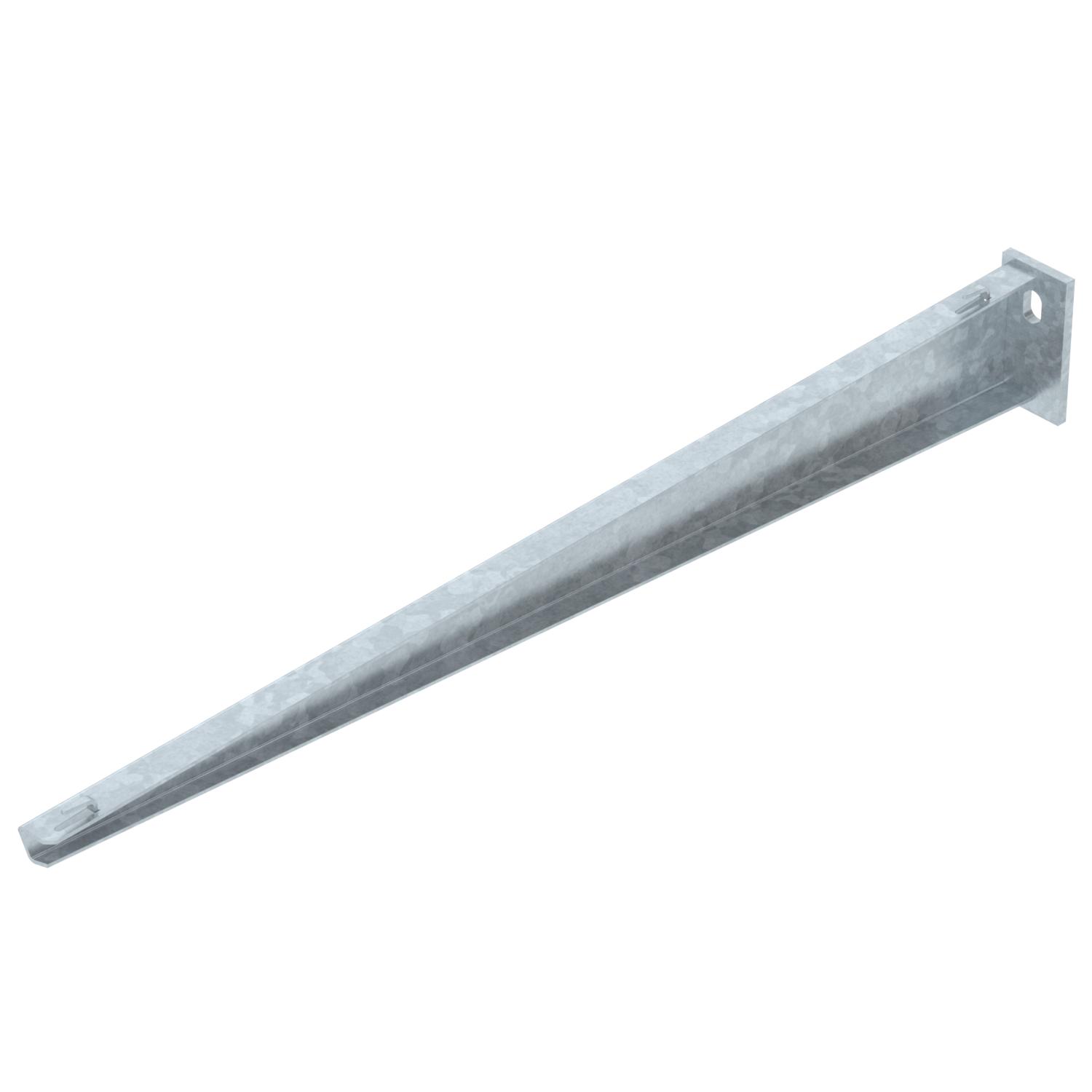

ProduktbeskrivningLätt vägg- och pendelkonsol med påsvetsat fäste för skruvlös invändig fastsättning av trådstege.
-
- Teknisk data
-
Teknisk data

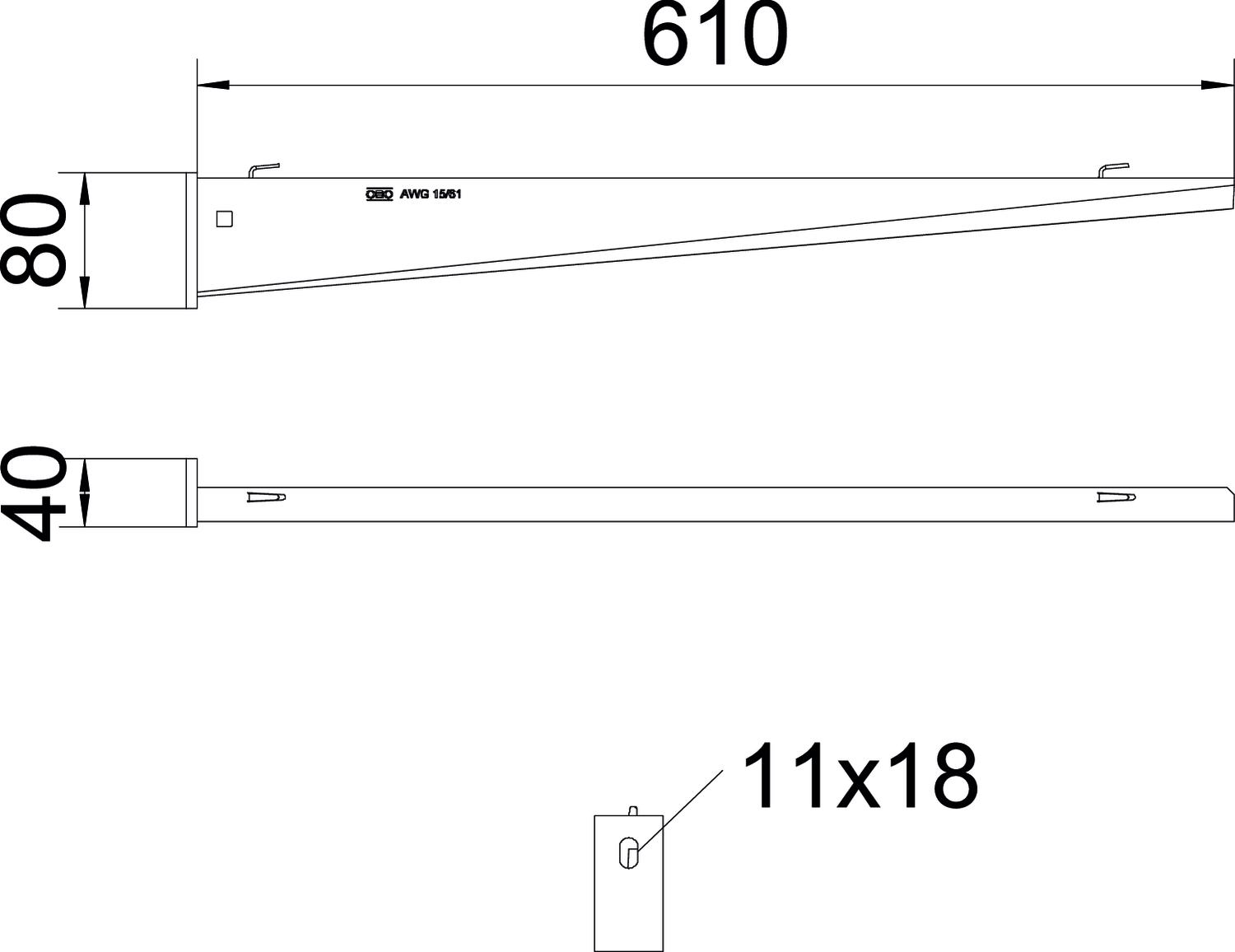

Brandsäker installation / funktionsgaranti nej Bredd 610 mm Dimension B610mm F i kN 1,5 kN Färg zink för bredd max. 600 mm för bredd min. 600 Håldiameter 11 mm Höjd 80 mm Längd 40 mm Material Stål Mått A 40 mm Mått B 610 mm Mått H 80 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta varmförzinkad Teknisk data
Belastningsdiagram konsol typ AW G 15
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
