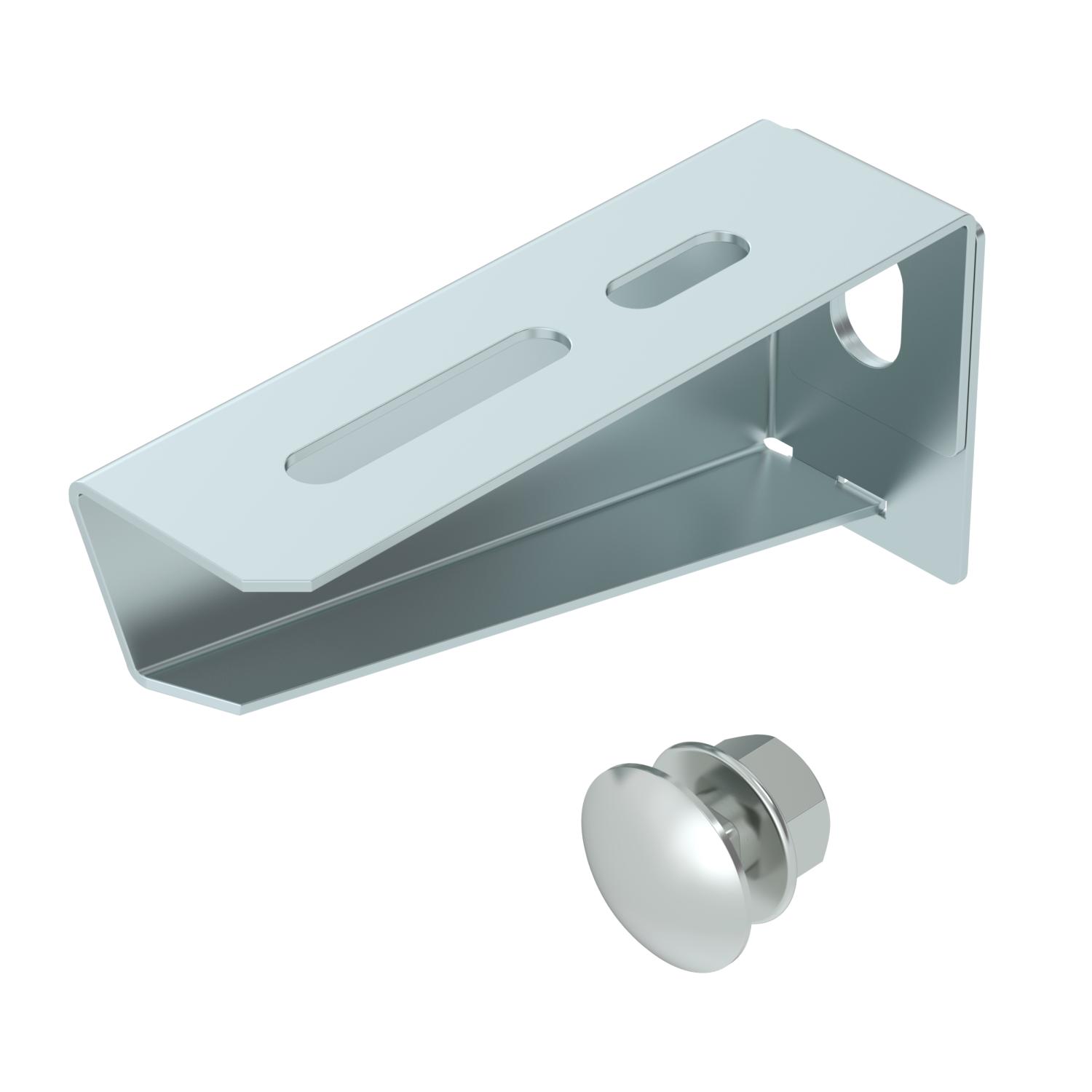

Vägg- och profilkonsol MWA 12 FS
Art.nr. 6424716 | EAN 4012196636853 | E-Nr. 1131520
- Produktbeskrivning
-
ProduktbeskrivningLätt vägg- och pendelkonsol i veckat utförande.
-
- Teknisk data
-
Teknisk data
Brandsäker installation / funktionsgaranti ja Bredd 4 in Bredd 110 mm CO₂-avtryck (GWP) från vagga till grind 0,3698 kg CO₂e / 1 Styck Dimension B110mm F i kN 1,2 kN Färg zink Håldiameter 11 mm Höjd 2,09 in Höjd 53 mm Längd 32,5 mm Maß W 110 mm Material Stål Mått A 32,5 mm Mått B 110 mm Mått H 53 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta sendzimirförzinkad Teknisk data
Belastningsdiagram konsol typ MWA 12
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Snabbfäste
FCM F 1131634 6424548 50 Styck - Ladda ner
-
