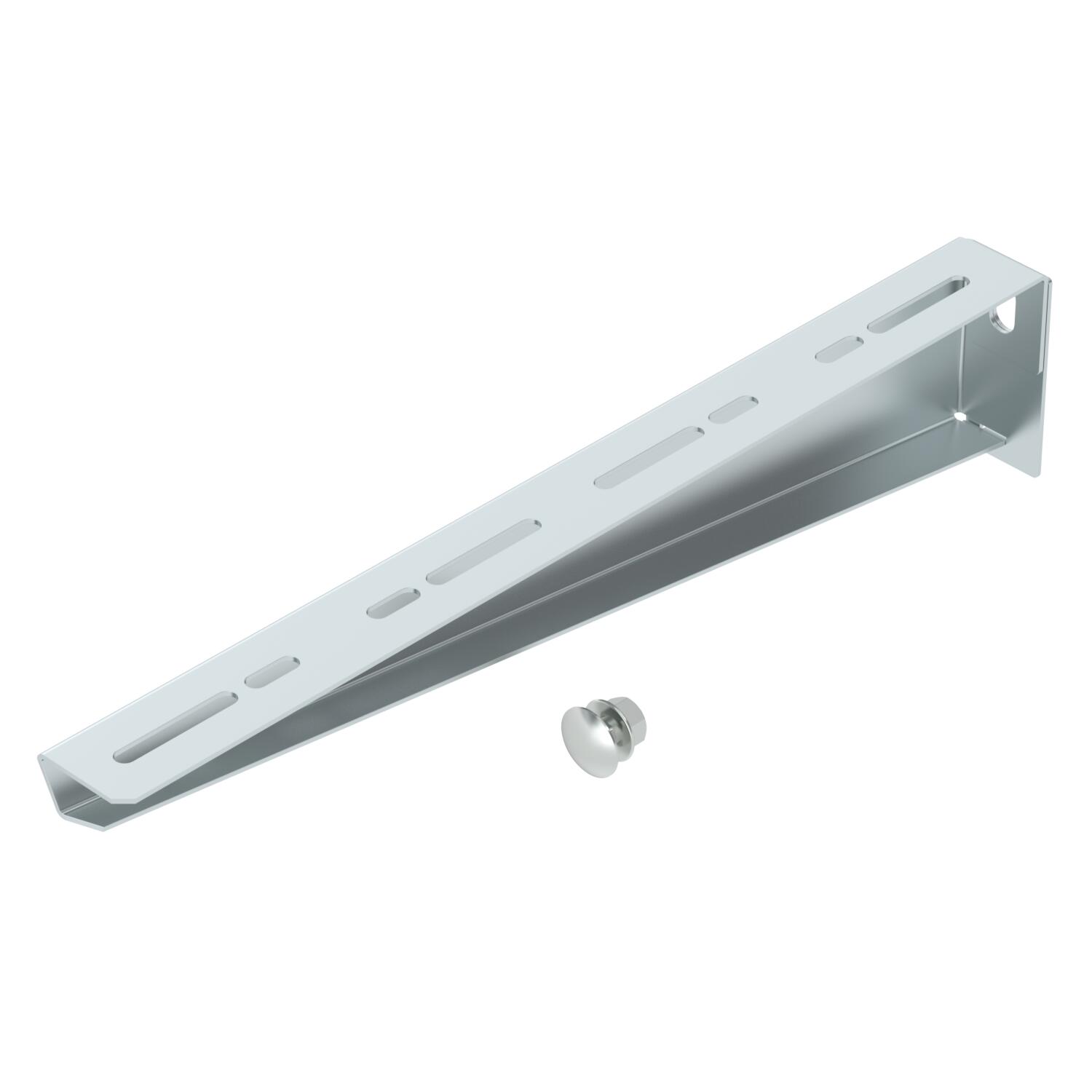

Vägg- och profilkonsol MWA 12 FS
Art.nr. 6424759 | EAN 4012196637096 | E-Nr. 1131523
- Produktbeskrivning
-
ProduktbeskrivningLätt vägg- och pendelkonsol i veckat utförande.
-
- Teknisk data
-
Teknisk data

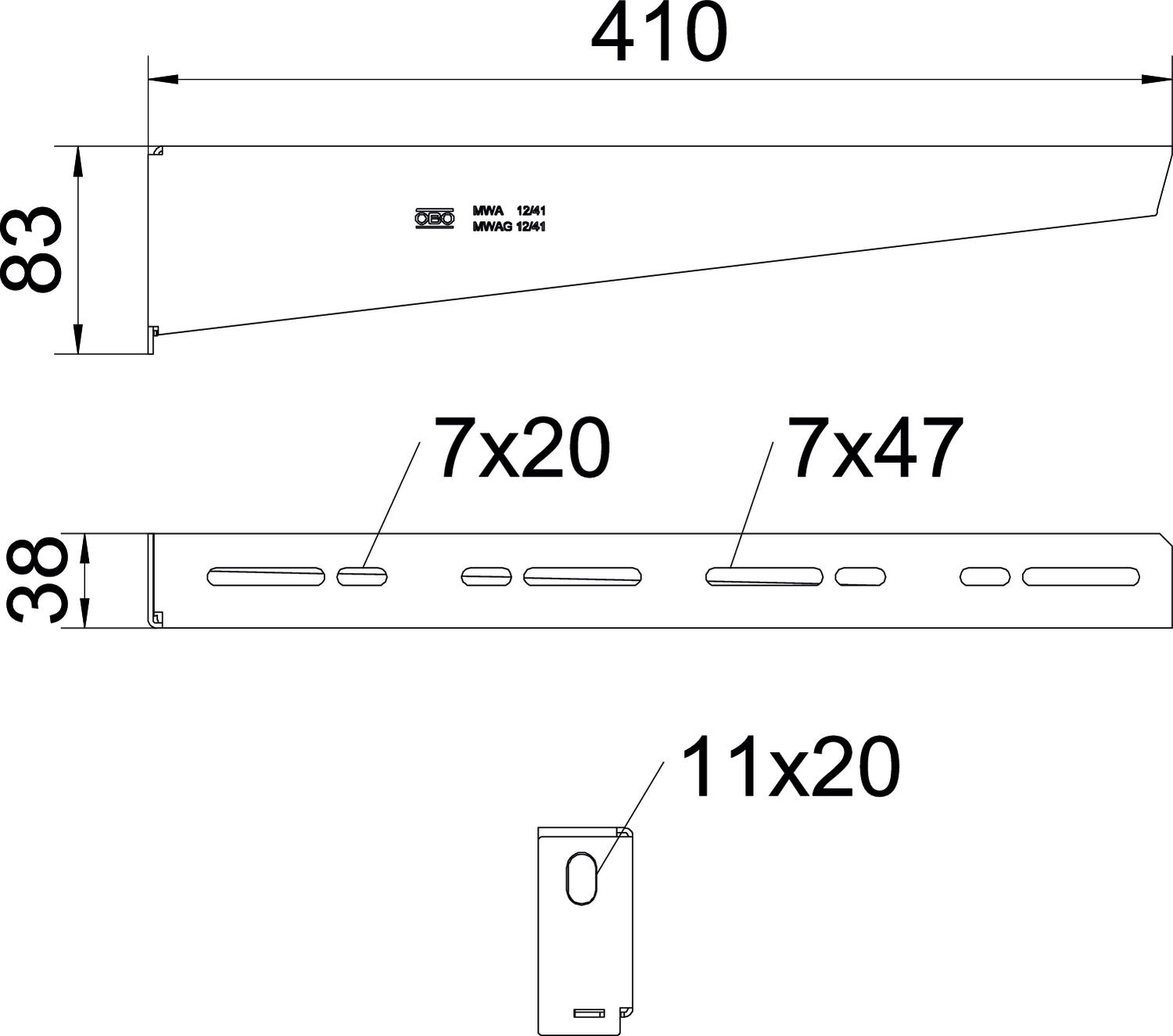

Brandsäker installation / funktionsgaranti ja Bredd 410 mm Bredd 16 in CO₂-avtryck (GWP) från vagga till grind 1,9038 kg CO₂e / 1 Styck Dimension B410mm F i kN 1,2 kN Färg zink Håldiameter 11 mm Höjd 83 mm Höjd 3,27 in Längd 38 mm Maß W 410 mm Material Stål Mått A 38 mm Mått B 410 mm Mått H 83 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta sendzimirförzinkad Teknisk data
Belastningsdiagram konsol typ MWA 12
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Snabbfäste
FCM F 1131634 6424548 50 Styck - Ladda ner
-
EU-försäkran om överensstämmelse MWA 12 41S FS / 6424759 , 0.13MB , pdfUK Förklaring av överensstämmelse MWA 12 41S FS / 6424759 , 0.09MB , pdfREACH försäkran om överensstämmelse MWA 12 41S FS / 6424759 , 0.12MB , pdfRoHS försäkran om överensstämmelse MWA 12 41S FS / 6424759 , 0.12MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdfMontage anvisningar Monteringsanvisning U-pendel-system , 2.02MB , pdf
