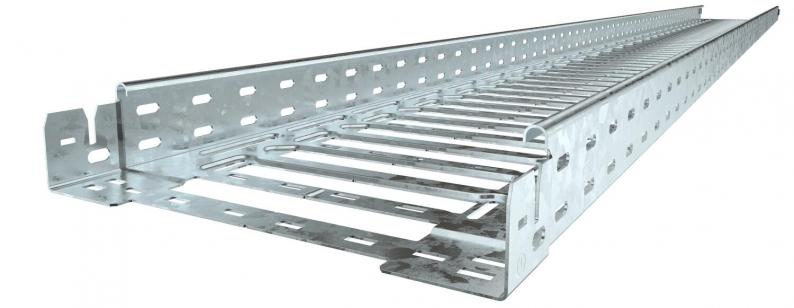

Kabelränna SKS-Magic® 60 FT
Typ SKSM 615 FT
Art.nr. 6059475
EAN 4012195832614
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning
Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data
Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 150 mm |
| Höjd | 60 mm |
| Mått y | 112 mm |
| Mått L | 30 mm |
| Mått B | 150 mm |
| Mått x | 46 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 88 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 8800 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 60x150x3050 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | SKSM |
Belastning
| Konsolavstånd 1,5 m | 3 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2,25 kN/m |
| Konsolavstånd 2,5 m | 1,58 kN/m |
| Konsolavstånd 3,0 m | 1 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 7,615 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,615 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
SKSM 610 FT
3050
100
60
nej
1,5
varmförzinkad
Stål
zink
6059473
SKSM 615 FT
3050
150
60
nej
1,5
varmförzinkad
Stål
zink
6059475
SKSM 620 FT
3050
200
60
nej
1,5
varmförzinkad
Stål
zink
6059477
SKSM 630 FT
3050
300
60
nej
1,5
varmförzinkad
Stål
zink
6059479
SKSM 640 FT
3050
400
60
nej
1,5
varmförzinkad
Stål
zink
6059481
SKSM 650 FT
3050
500
60
nej
1,5
varmförzinkad
Stål
zink
6059483
SKSM 660 FT
3050
600
60
nej
1,5
varmförzinkad
Stål
zink
6059485
Bredd
SKSM 610 FT
Art.nr.
6059473
Längd
3050
Bredd
100
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
SKSM 615 FT
Art.nr.
6059475
Längd
3050
Bredd
150
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
SKSM 620 FT
Art.nr.
6059477
Längd
3050
Bredd
200
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
SKSM 630 FT
Art.nr.
6059479
Längd
3050
Bredd
300
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
SKSM 640 FT
Art.nr.
6059481
Längd
3050
Bredd
400
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
SKSM 650 FT
Art.nr.
6059483
Längd
3050
Bredd
500
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
SKSM 660 FT
Art.nr.
6059485
Längd
3050
Bredd
600
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
