Golvdosa UGD350-3 för GES9/55
Art.nr. 7410062 | EAN 4012195678762 | E-Nr. 1181131
- Produktbeskrivning
-

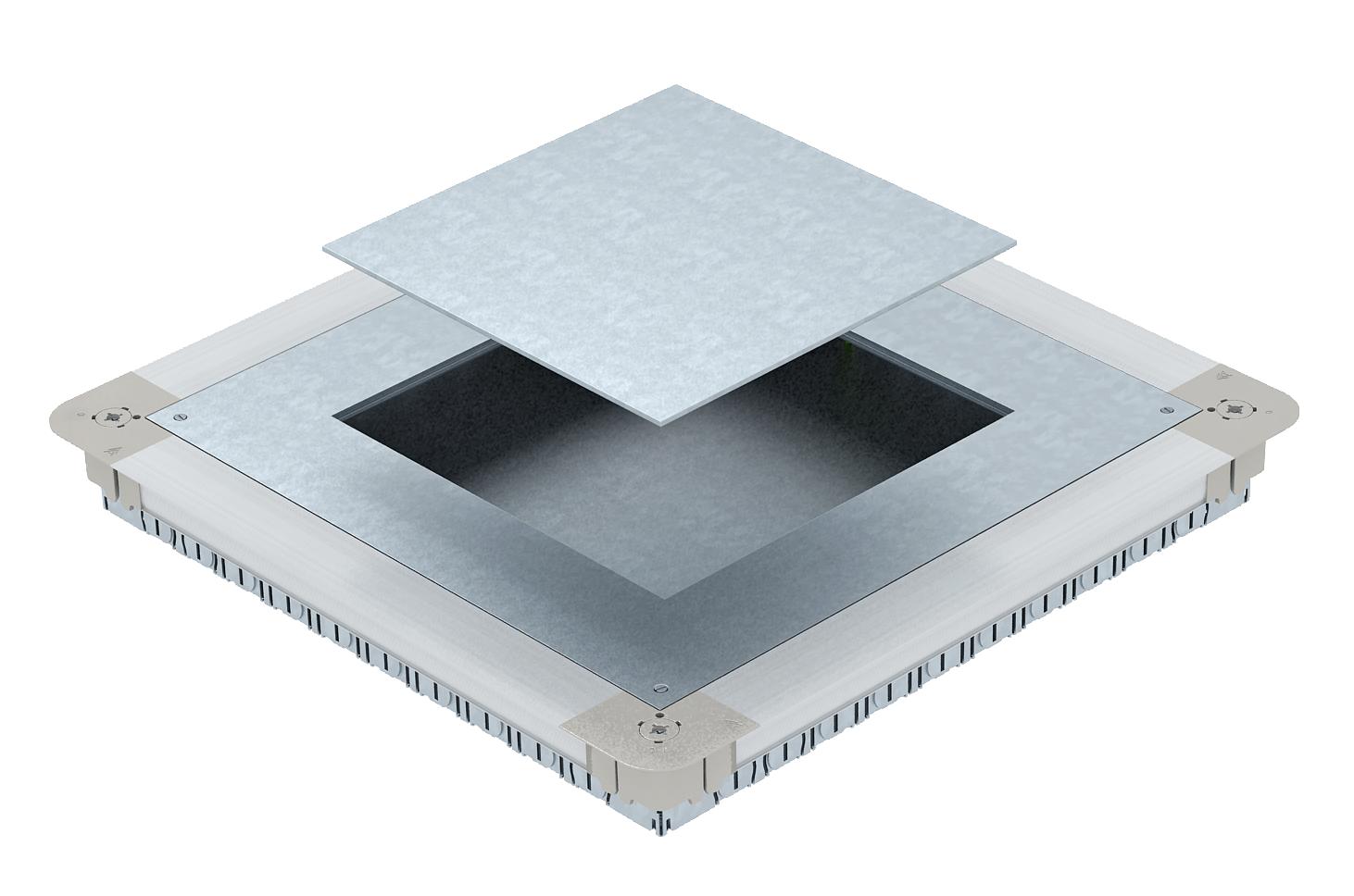

ProduktbeskrivningGolvuttagsdosa med installationslock och lockblindplatta med sidoväggar av stålplåt. För montering av en kvadratisk apparatinsats GES9/55 i underlagsgolvhöjder från 55 mm. Kan höjdjusteras steglöst mot undergolvet och undergolvet kan utjämnas mot avdragskanten. Med rörinföringsöppningar per sida: 7 x M20, 3 x M25, 4 x M32. Användbar rörstorlek vid systemhöjd 55 mm: M20.
-
- Teknisk data
-
Teknisk data

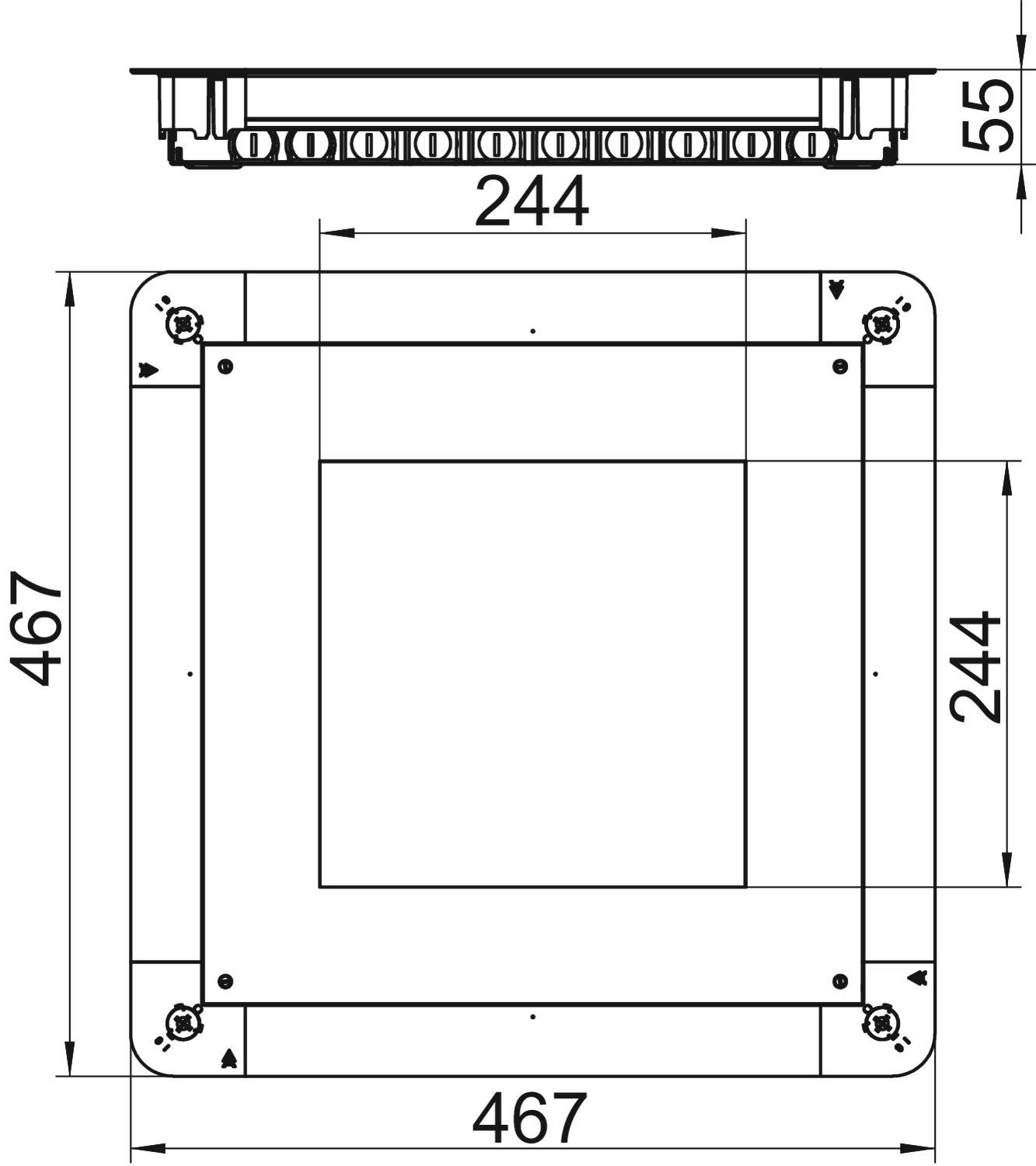

Avsedd för golvkanal nej Bottenplatta ja Bredd 467 mm CO2-avtryck (GWP) från vagga till grind 38,524 kg CO2e / 1 Styck Dimension 467x467x55 för röranslutning ja Frånkopplingsbar nej Golvunderhåll torr Höjd 55 mm Höjdjusteringsintervall max. 80 mm Höjdjusteringsintervall min. 55 mm Kanalbredd max. 350 mm Kanalbredd min. 190 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Längd 467 mm Lockmodell kvadratisk Massagolvhöjd max. 80 mm Massagolvhöjd min. 55 mm Material Stål Mått A 467 mm Mått a 244 mm Mått b 244 mm Mått B 467 mm Mått H 55 mm Med försänkning ja Möjlighet till insättning av tätning nej Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet kvadratisk Nominell dimension 350 mm Nominell dimension för apparater 9 Utbyggnadsmöjlighet för montering av apparater Yta sendzimirförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mm
GES9 55U V 7011 1181135 7405037 1 Styck
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mm
GES9 55U V 9011 1181136 7405039 1 Styck
Apparatinsats rund för underlagsgolvhöjd 55 mm
GESR9 55U V 7011 1181137 7405047 1 Styck
Apparatinsats rund för underlagsgolvhöjd 55 mm
GESR9 55U V 9011 1181138 7405049 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse UGD55 350-3 9R / 7410062 , 0.13MB , pdfREACH försäkran om överensstämmelse UGD55 350-3 9R / 7410062 , 0.13MB , pdfRoHS försäkran om överensstämmelse UGD55 350-3 9R / 7410062 , 0.13MB , pdfMontage anvisningar Golvbelagt kanalsystem EÜK , 10.26MB , pdfMontage anvisningar EÜK screed-covered duct system generation 3 , 76.05MB , pdfInga kravspecifikationer tillgängliga för denna produkt
