Kabelränna RKS-Magic® 60 FS 3050 | 150 | 60 | 0,75 | ja | zink | Stål | sendzimirförzinkad

Kabelränna RKS-Magic® 60 FS

Art.nr. 6047630 | EAN 4012195391197 | E-Nr. 1132469

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1
Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti kabelspecifik bärande konstruktion, Användning av brandskyddstak
Bredd	150 mm
Bredd	6 in
CO2-avtryck (GWP) från vagga till grind	3,8283 kg CO2e / 1 Meter
Dimension	60x150x3050
Färg	zink
Höjd	60 mm
Höjd	2 in
Konsolavstånd 1,0 m	1,2 kN/m
Konsolavstånd 1,5 m	1 kN/m
Konsolavstånd 2,0 m	0,6 kN/m
Konsolavstånd 2,5 m	0,4 kN/m
Längd	3050 mm
Längd	10 ft
Magnetisk skärmdämpning med lock	50 dB

Magnetisk skärmdämpning utan lock	20 dB
Material	Stål
Mått B	150 mm
Mått x	50 mm
Mått y	100 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
NEMA-belastningsklass	8AA
Plåttjocklek	0,75 mm
Plåttjocklek	0,03 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	8800 mm²
Tvärsnitt	88 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132467	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132469	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132471	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132473	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	ja	zink	Stål	sendzimirförzinkad	1132475	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132477	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132479	6047735	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

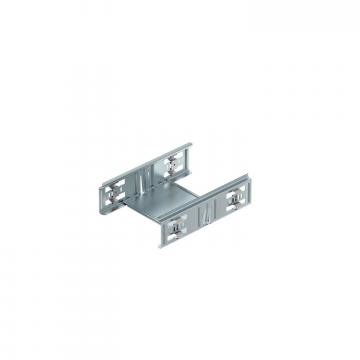

Skarvset Magic FS	KTSMV 615 FS	1132094	6068916	Styck	1 Styck

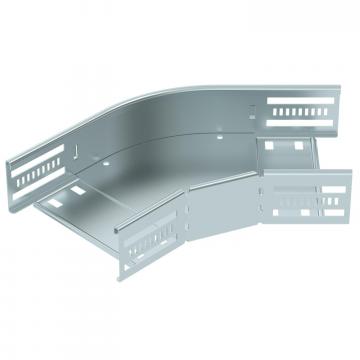

45° böj 60 FS	RB 45 615 FS	-----	6036102	Styck	1 Styck

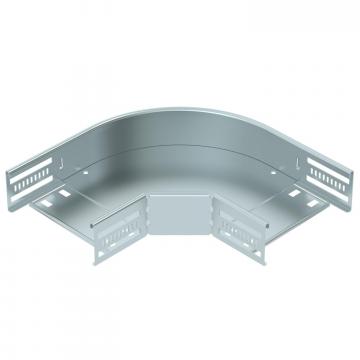

90° böj 60 FS	RB 90 615 FS	-----	6036562	Styck	1 Styck

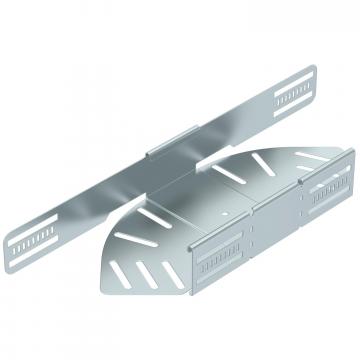

Böj med variabel vinkel 60 FS	RB W 615 FS	-----	6037102	Styck	1 Styck

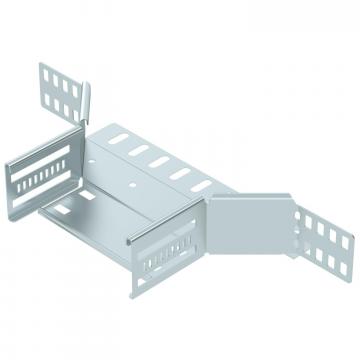

T-stycke 60 FS	RAA 615 FS	-----	6042113	Styck	1 Styck

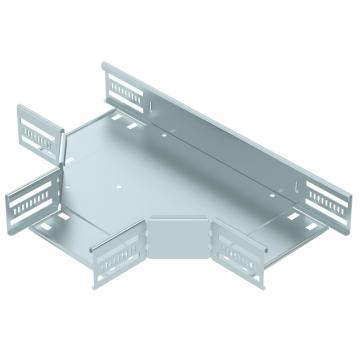

T-stycke 60 FS	RT 615 FS	-----	6038102	Styck	1 Styck
Lock med vridregel vfz (FS)	DRL 150 FS	1132148	6052150	m	3 m
Mellanvägg 60 FS	TSG 60 FS	1132245	6062068	m	3 m
Böj variabel Magic 60 FS	RBMV 615 FS	1131958	6040482	Styck	1 Styck
