Kabelränna RKS-Magic® 60 FS 3050 | 200 | 60 | 0,75 | ja | zink | Stål | sendzimirförzinkad

Kabelränna RKS-Magic® 60 FS

Art.nr. 6047638 | EAN 4012195391203 | E-Nr. 1132471

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1
Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti kabelspecifik bärande konstruktion, Användning av brandskyddstak
Bredd	8 in
Bredd	200 mm
CO2-avtryck (GWP) från vagga till grind	4,4813 kg CO2e / 1 Meter
Dimension	60x200x3050
Färg	zink
Höjd	2 in
Höjd	60 mm
Konsolavstånd 1,0 m	1,2 kN/m
Konsolavstånd 1,5 m	1 kN/m
Konsolavstånd 2,0 m	0,55 kN/m
Konsolavstånd 2,5 m	0,4 kN/m
Längd	10 ft
Längd	3050 mm
Magnetisk skärmdämpning med lock	50 dB

Magnetisk skärmdämpning utan lock	20 dB
Material	Stål
Mått B	200 mm
Mått x	100 mm
Mått y	150 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
NEMA-belastningsklass	8AA
Plåttjocklek	0,75 mm
Plåttjocklek	0,03 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	11800 mm²
Tvärsnitt	118 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram

Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Tillåten belastning i kN/m

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132467	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132469	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132471	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132473	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	ja	zink	Stål	sendzimirförzinkad	1132475	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132477	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132479	6047735	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

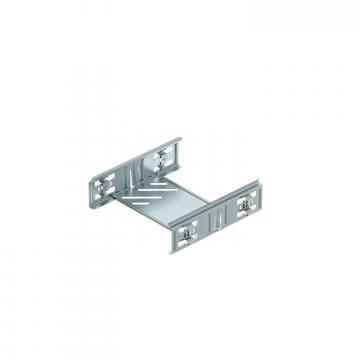

Skarvset Magic FS	KTSMV 620 FS	1132095	6068918	Styck	1 Styck

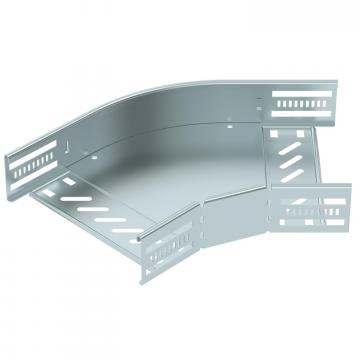

45° böj 60 FS	RB 45 620 FS	-----	6036104	Styck	1 Styck

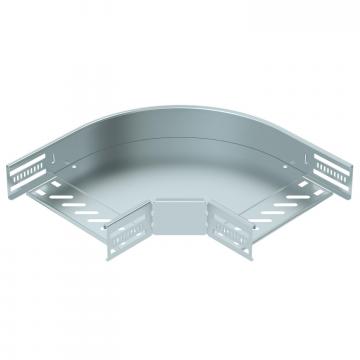

90° böj 60 FS	RB 90 620 FS	-----	6036564	Styck	1 Styck

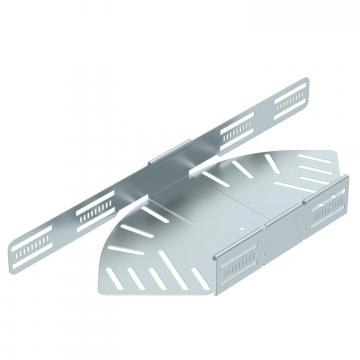

Böj med variabel vinkel 60 FS	RB W 620 FS	-----	6037104	Styck	1 Styck

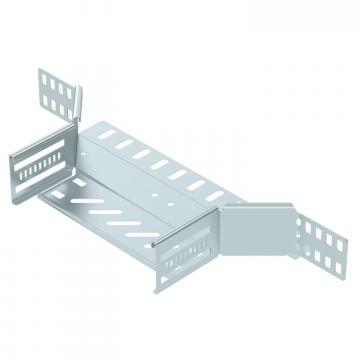

T-stycke 60 FS	RAA 620 FS	-----	6042115	Styck	1 Styck

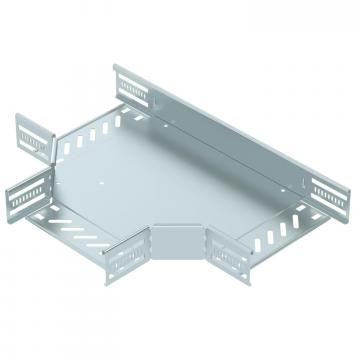

T-stycke 60 FS	RT 620 FS	-----	6038104	Styck	1 Styck
Lock med vridregel vfz (FS)	DRL 200 FS	1132159	6052207	m	3 m
Mellanvägg 60 FS	TSG 60 FS	1132245	6062068	m	3 m
