Kabelränna RKS-Magic® 60 FS 3050 | 600 | 60 | 0,9 | nej | zink | Stål | sendzimirförzinkad

Kabelränna RKS-Magic® 60 FS

Art.nr. 6047735 | EAN 4012195391241 | E-Nr. 1132479

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1
Brandsäker installation / funktionsgaranti	nej
Dimension	60x600x3050
Färg	zink
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB
Material	Stål
Med överdel	nej
Monteringshål i botten	ja

NATO-hålmönster	nej
Plåttjocklek	0,9 mm
Plåttjocklek	0,04 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	358 cm²
Tvärsnitt	35800 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Mått

Bredd	600 mm
Bredd	24 in
Höjd	60 mm
Höjd	2 in
Längd	10 ft

Längd	3050 mm
Mått B	600 mm
Mått t	400 mm
Mått x	450 mm
Mått y	550 mm

Belastning

Konsolavstånd 1,0 m	2,1 kN/m
Konsolavstånd 1,5 m	1,4 kN/m
Konsolavstånd 2,0 m	0,8 kN/m

Konsolavstånd 2,5 m	0,6 kN/m
NEMA-belastningsklass	8AA

CO2-avtryck (Product Carbon Footprint)

CO2-avtryck (GWP) från vagga till grind	11,3618 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	11,3618 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Mätningsdatum CO2 värde	2025-05-14T00:00:00.000+0200

Teknisk data

Belastningsdiagram

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132467	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132469	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132471	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	ja	zink	Stål	sendzimirförzinkad	1132473	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	ja	zink	Stål	sendzimirförzinkad	1132475	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132477	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nej	zink	Stål	sendzimirförzinkad	1132479	6047735	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

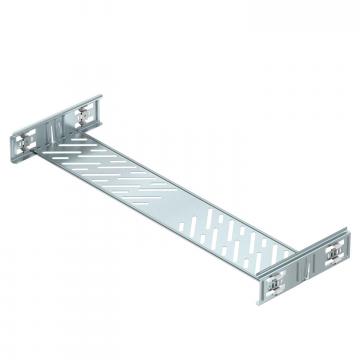

Skarvset Magic FS	KTSMV 660 FS	1132099	6068926	Styck	1 Styck

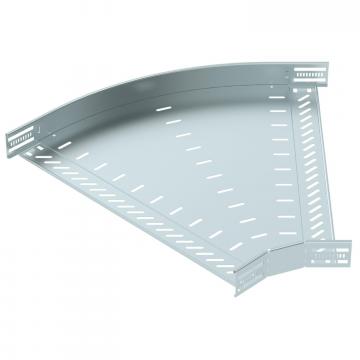

45° böj 60 FS	RB 45 660 FS	-----	6036113	Styck	1 Styck

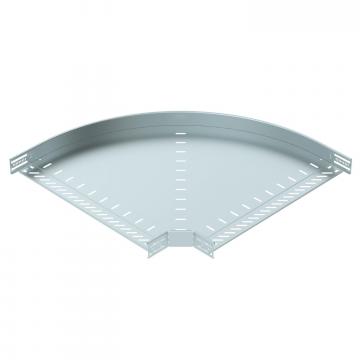

90° böj 60 FS	RB 90 660 FS	-----	6036572	Styck	1 Styck

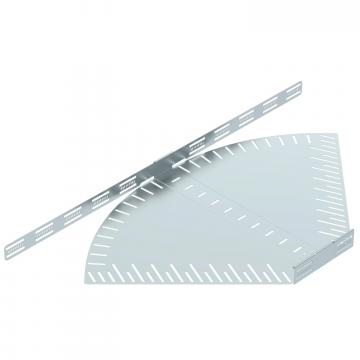

Böj med variabel vinkel 60 FS	RB W 660 FS	-----	6037112	Styck	1 Styck

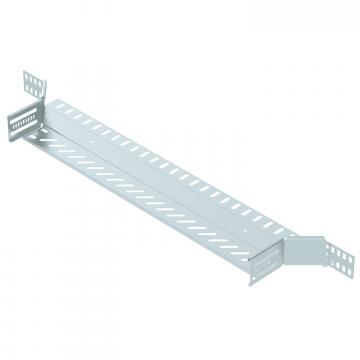

T-stycke 60 FS	RAA 660 FS	-----	6042123	Styck	1 Styck

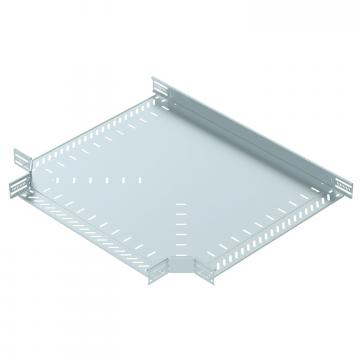

T-stycke 60 FS	RT 660 FS	-----	6038112	Styck	1 Styck
Lock med vridregel vfz (FS)	DRL 600 FS	1132215	6052606	m	3 m
Mellanvägg 60 FS	TSG 60 FS	1132245	6062068	m	3 m
