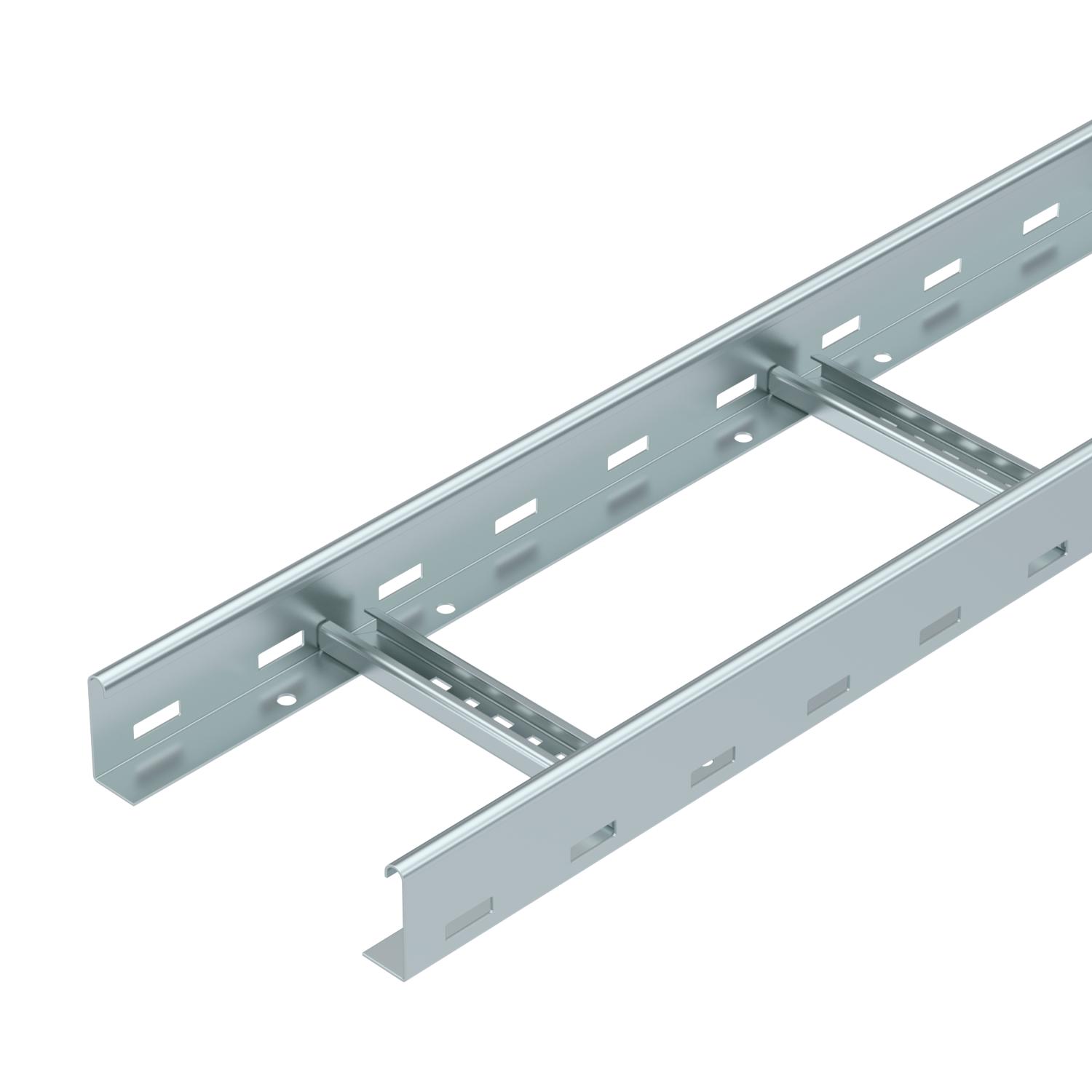

Kabelstege LG 60, 3 m VS FS (vfz)
Art.nr. 6208538 | EAN 4012195064022 | E-Nr. 1132538
- Produktbeskrivning
-
ProduktbeskrivningMed hålad sidgavel och sidhöjd 60 mm, med nitade C-stegpinnar som är öppna uppåt
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Andra bredder erbjuds vid förfrågan.
Kabelstegarna levereras ihopfällda.
Lämplig kabelhållare är 2056.
Kabelstegar från 200mm till 400mm bred är även tillåtna för vertikal installation som vertikala stegar i system med underhåll av elektrisk funktion i enlighet med DIN 4102 del 12. Kablar kan installeras i 2056M, godkänd för funktionsgaranti.
-
- Teknisk data
-
Teknisk data

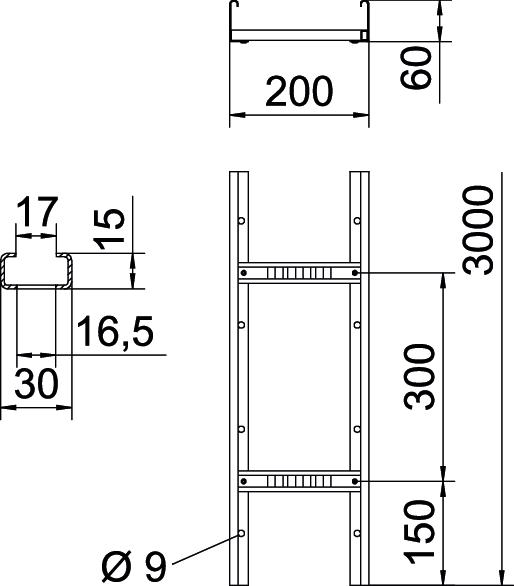

Brandsäker installation / funktionsgaranti ja Brandskydd Funktionsgaranti standardkonsolkonstruktion Bredd 200 mm CO2-avtryck (GWP) från vagga till grind 6,3963 kg CO2e / 1 Meter Dimension 60x200x3000 Färg zink Fastsättning stegpinnar blindnitad Gaveltjocklek 1,5 mm Höjd 60 mm Konsolavstånd 1,5 m 3,1 kN/m Konsolavstånd 2,0 m 2,25 kN/m Konsolavstånd 2,5 m 1,5 kN/m Konsolavstånd 3,0 m 1,1 kN/m Konsolavstånd 3,5 m 0,75 kN/m Konsolavstånd 4,0 m 0,45 kN/m Konsolavstånd 4,5 m 0,3 kN/m Konsolavstånd 5,0 m 0,15 kN/m Längd 3000 mm Material Stål Mått 60x200x3000 Mått B 200 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Tvärsnitt 98 cm² Tvärsnitt 9800 mm² Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta sendzimirförzinkad Teknisk data
Belastningsdiagram kabelstege typ LG 60 VS
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-

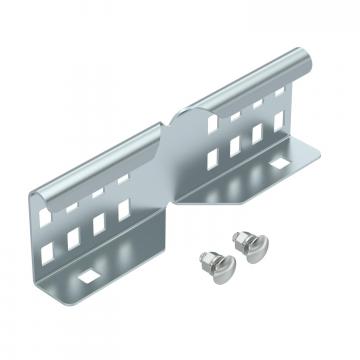

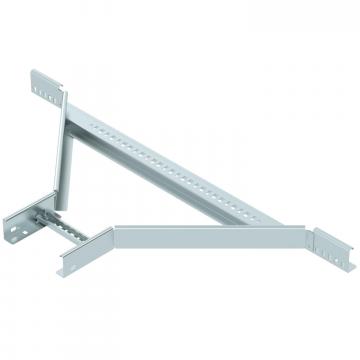

Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Lock med vridregel vfz (FS)
DRL 200 FS 1132159 6052207 3 m Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

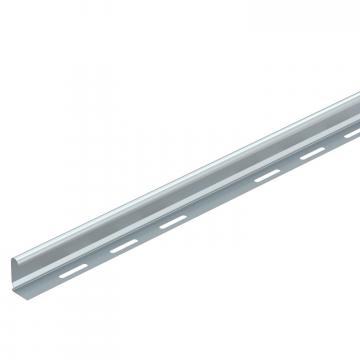

Mellanvägg 45 vfz (FS)
TSG 45 FS 1132254 6062033 3 m

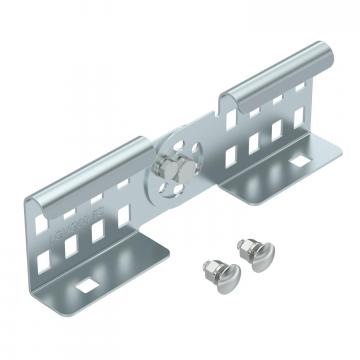

Skarv vfz (FS)
LVG 60 FS 1131470 6208840 10 Styck
Ändstycke 60
SKH 60 OR 1131628 6222537 40 Par

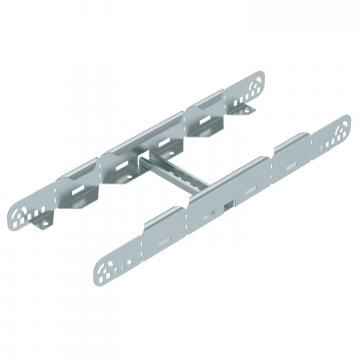

Multifunktionsanslutning FS
LMFV 620 FS ----- 6225710 1 Styck - Ladda ner
-
