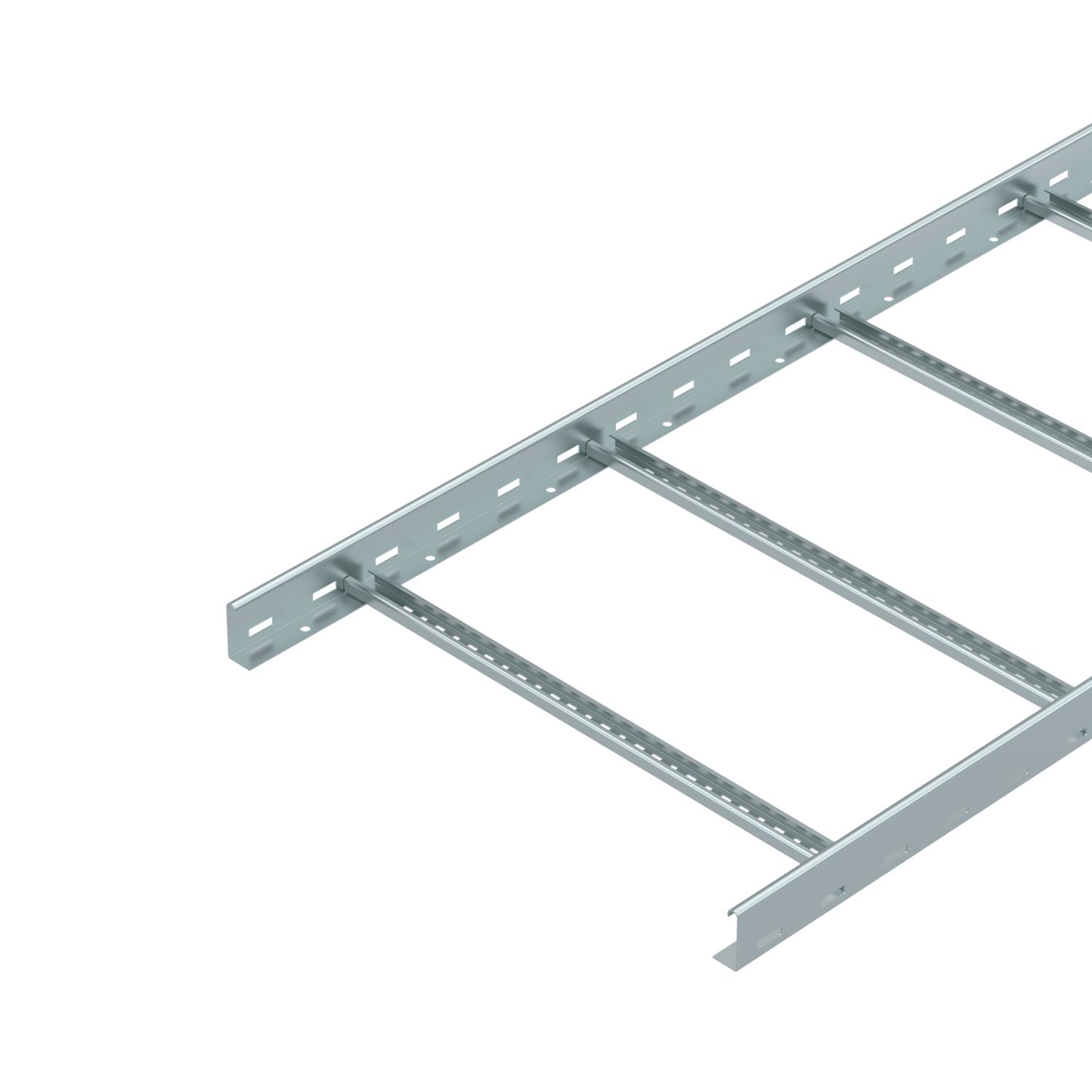

Kabelstege LG 60, 3 m VS FS (vfz)
Art.nr. 6208550 | EAN 4012195064084 | E-Nr. 1132544
- Produktbeskrivning
-
ProduktbeskrivningMed hålad sidgavel och sidhöjd 60 mm, med nitade C-stegpinnar som är öppna uppåt
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Andra bredder erbjuds vid förfrågan.
Kabelstegarna levereras ihopfällda.
Lämplig kabelhållare är 2056.
Kabelstegar från 200mm till 400mm bred är även tillåtna för vertikal installation som vertikala stegar i system med underhåll av elektrisk funktion i enlighet med DIN 4102 del 12. Kablar kan installeras i 2056M, godkänd för funktionsgaranti.
-
- Teknisk data
-
Teknisk data

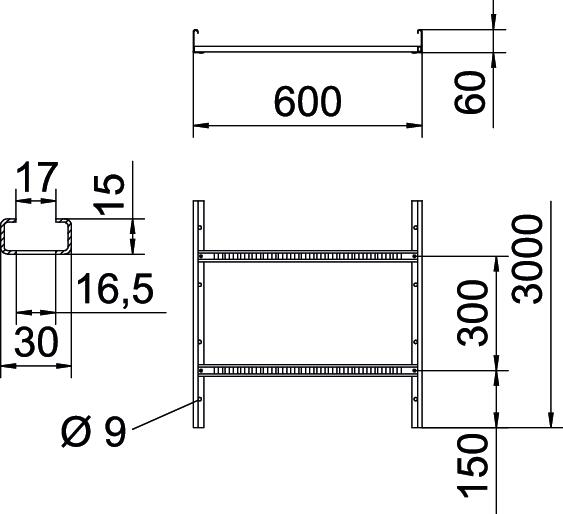

Brandsäker installation / funktionsgaranti nej Bredd 600 mm CO2-avtryck (GWP) från vagga till grind 8,6548 kg CO2e / 1 Meter Dimension 60x600x3000 Färg zink Fastsättning stegpinnar blindnitad Gaveltjocklek 1,5 mm Höjd 60 mm Konsolavstånd 1,5 m 3,1 kN/m Konsolavstånd 2,0 m 2,25 kN/m Konsolavstånd 2,5 m 1,5 kN/m Konsolavstånd 3,0 m 1,1 kN/m Konsolavstånd 3,5 m 0,75 kN/m Konsolavstånd 4,0 m 0,45 kN/m Konsolavstånd 4,5 m 0,3 kN/m Konsolavstånd 5,0 m 0,15 kN/m Längd 3000 mm Material Stål Mått 60x600x3000 Mått B 600 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Tvärsnitt 298 cm² Tvärsnitt 29800 mm² Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta sendzimirförzinkad Teknisk data
Belastningsdiagram kabelstege typ LG 60 VS
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Lock med vridregel vfz (FS)
DRL 600 FS 1132215 6052606 3 m Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Mellanvägg 45 vfz (FS)
TSG 45 FS 1132254 6062033 3 m
Skarv vfz (FS)
LVG 60 FS 1131470 6208840 10 Styck
Ändstycke 60
SKH 60 OR 1131628 6222537 40 Par

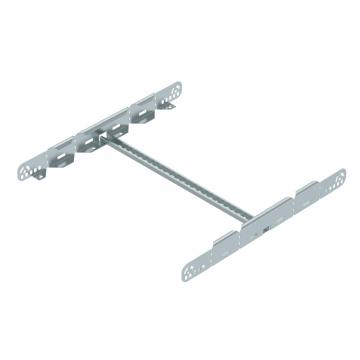

Multifunktionsanslutning FS
LMFV 660 FS ----- 6225718 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse LG 660 VS 3 FS / 6208550 , 0.12MB , pdfUK Förklaring av överensstämmelse LG 660 VS 3 FS / 6208550 , 0.09MB , pdfREACH försäkran om överensstämmelse LG 660 VS 3 FS / 6208550 , 0.12MB , pdfRoHS försäkran om överensstämmelse LG 660 VS 3 FS / 6208550 , 0.12MB , pdfMiljöproduktdeklaration (EPD) LG 660 VS 3 FS / 6208550 , 1.48MB , pdfMontage anvisningar Montageanvisning kabelstegs-system , 6.45MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
