Kabelstege LG 60, 3 m VS FS (vfz) 3000 | 300 | 1,5 | ja | Stål | sendzimirförzinkad

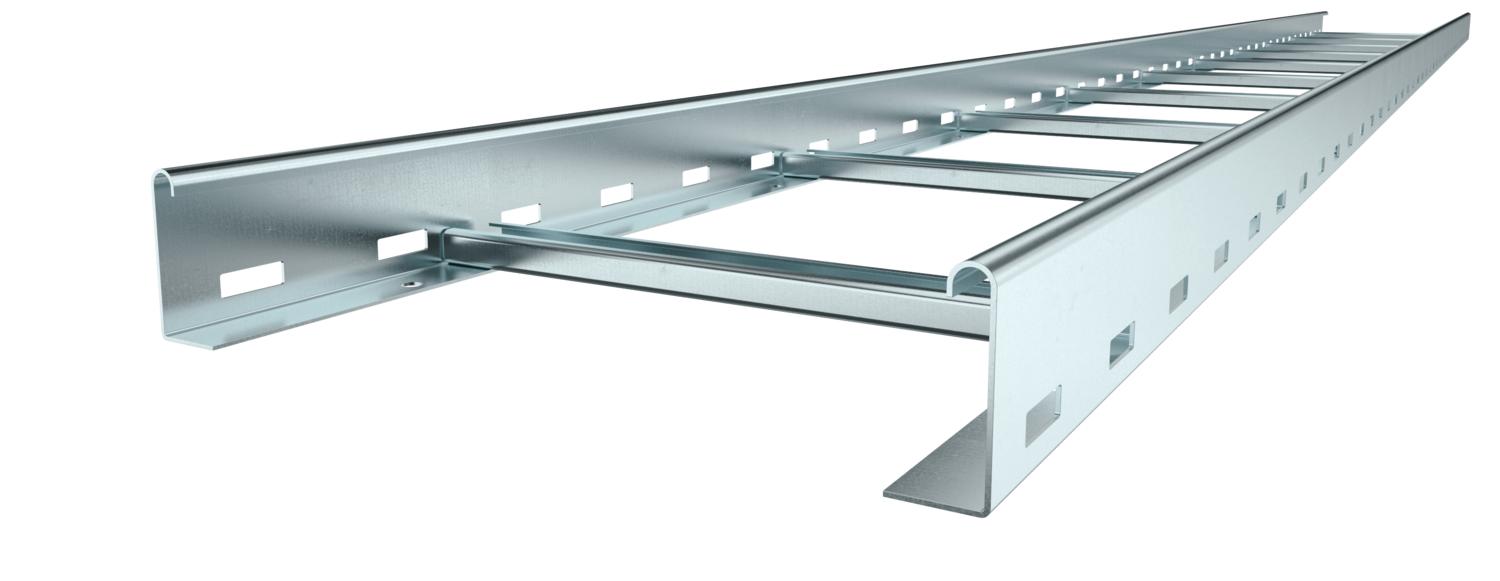

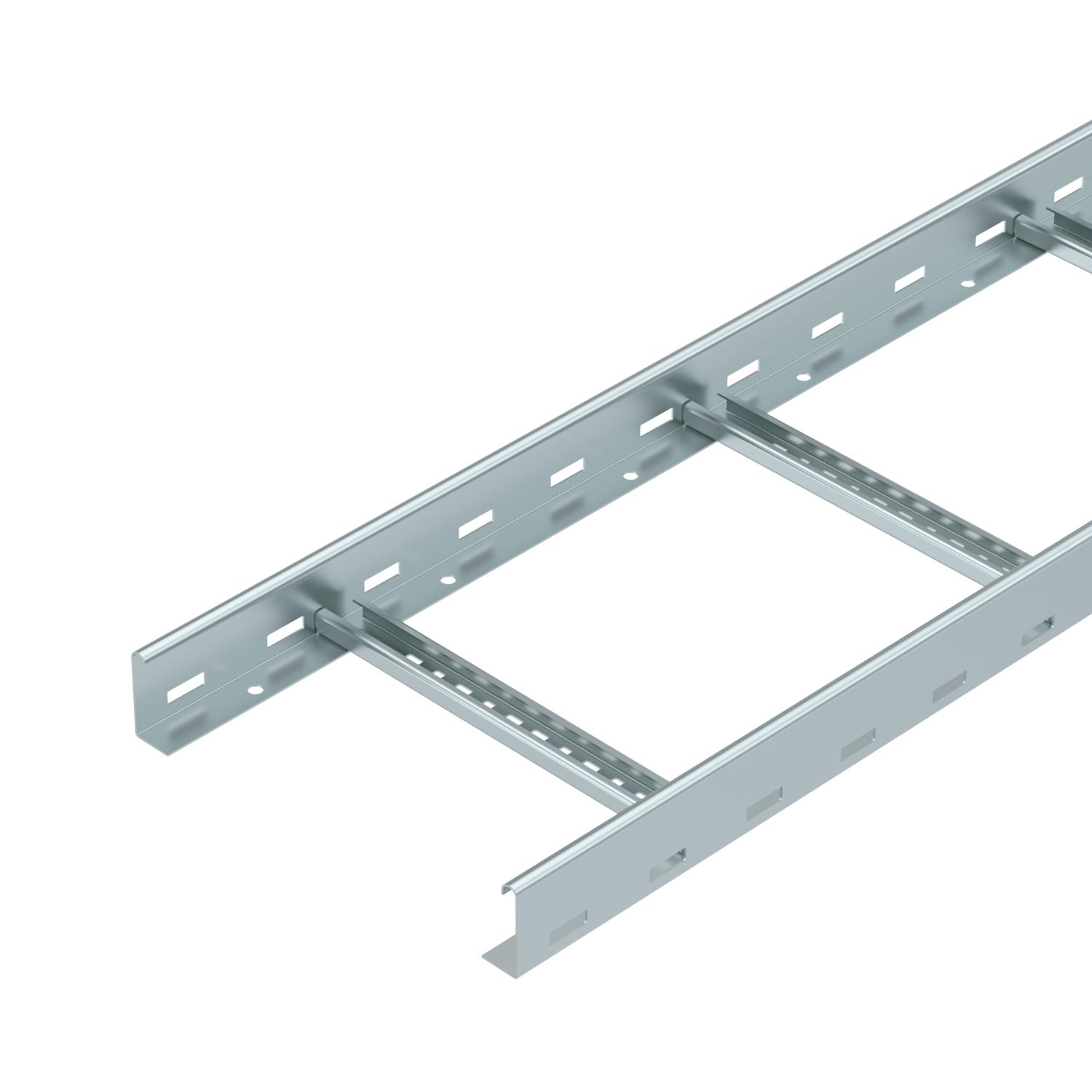

Kabelstege LG 60, 3 m VS FS (vfz)

Art.nr. 6208541 | EAN 4012195064053 | E-Nr. 1132540

Art.nr. / Typ

Längd	3000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Med hålad sidgavel och sidhöjd 60 mm, med nitade C-stegpinnar som är öppna uppåt
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Andra bredder erbjuds vid förfrågan.

Kabelstegarna levereras ihopfällda.

Lämplig kabelhållare är 2056.

Kabelstegar från 200mm till 400mm bred är även tillåtna för vertikal installation som vertikala stegar i system med underhåll av elektrisk funktion i enlighet med DIN 4102 del 12. Kablar kan installeras i 2056M, godkänd för funktionsgaranti.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti standardkonsolkonstruktion
Bredd	300 mm
CO2-avtryck (GWP) från vagga till grind	6,9591 kg CO2e / 1 Meter

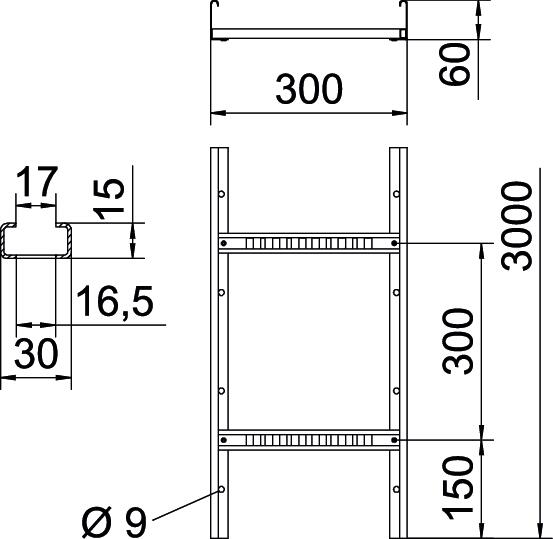

Dimension	60x300x3000
Färg	zink
Fastsättning stegpinnar	blindnitad
Gaveltjocklek	1,5 mm
Höjd	60 mm
Konsolavstånd 1,5 m	3,1 kN/m
Konsolavstånd 2,0 m	2,25 kN/m
Konsolavstånd 2,5 m	1,5 kN/m
Konsolavstånd 3,0 m	1,1 kN/m
Konsolavstånd 3,5 m	0,75 kN/m
Konsolavstånd 4,0 m	0,45 kN/m
Konsolavstånd 4,5 m	0,3 kN/m

Konsolavstånd 5,0 m	0,15 kN/m
Längd	3000 mm
Material	Stål
Mått	60x300x3000
Mått B	300 mm
Mellanrumsmått stegpinne	16,50
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	148 cm²
Tvärsnitt	14800 mm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelstege typ LG 60 VS

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	ja	Stål	sendzimirförzinkad	1132538	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	ja	Stål	sendzimirförzinkad	1132540	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	ja	Stål	sendzimirförzinkad	1132541	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	nej	Stål	sendzimirförzinkad	1132543	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	nej	Stål	sendzimirförzinkad	1132544	6208550	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Lock med vridregel vfz (FS)	DRL 300 FS	1132210	6052304	m	3 m
Skarv vfz (FS)	LVG 60 FS	1131470	6208840	Styck	10 Styck
Skarvstycke vinkel 60 FS	LWVG 60 FS	-----	6208895	Styck	10 Styck
Skarvstycke FS	LGVG 60 FS	-----	6208941	Styck	10 Styck

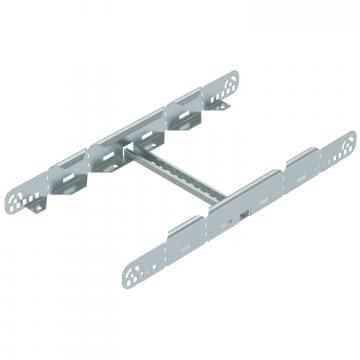

Multifunktionsanslutning FS	LMFV 630 FS	-----	6225712	Styck	1 Styck
90° böj 60 FS	LB 90 630 R3 FS	1131296	6225044	Styck	1 Styck

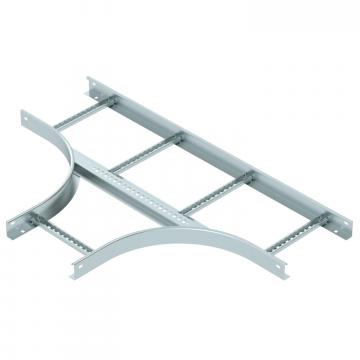

T-stycke 60 FS	LT 630 R3 FS	-----	6225212	Styck	1 Styck

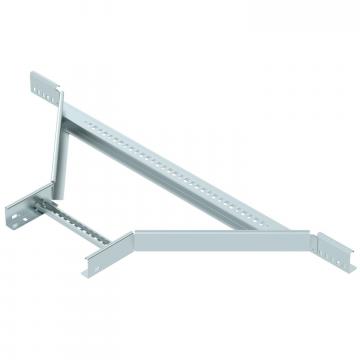

T-stycke 60 FS	LAA 630 R3 FS	1131209	6225852	Styck	1 Styck
Länkböjelement 60 FS	LGBE 630 FS	-----	6225452	Styck	1 Styck
Ändstycke 60	SKH 60 OR	1131628	6222537	Par	40 Par
Anslutningsstycke vfz (FS)	LAS 60 FS	-----	6221351	Styck	10 Styck
Mellanvägg 45 vfz (FS)	TSG 45 FS	1132254	6062033	m	3 m
