Kanalenhet, blind, snäppfunktion, höjd 40-140 mm 2400 | 600 | 40 | 140 | 3

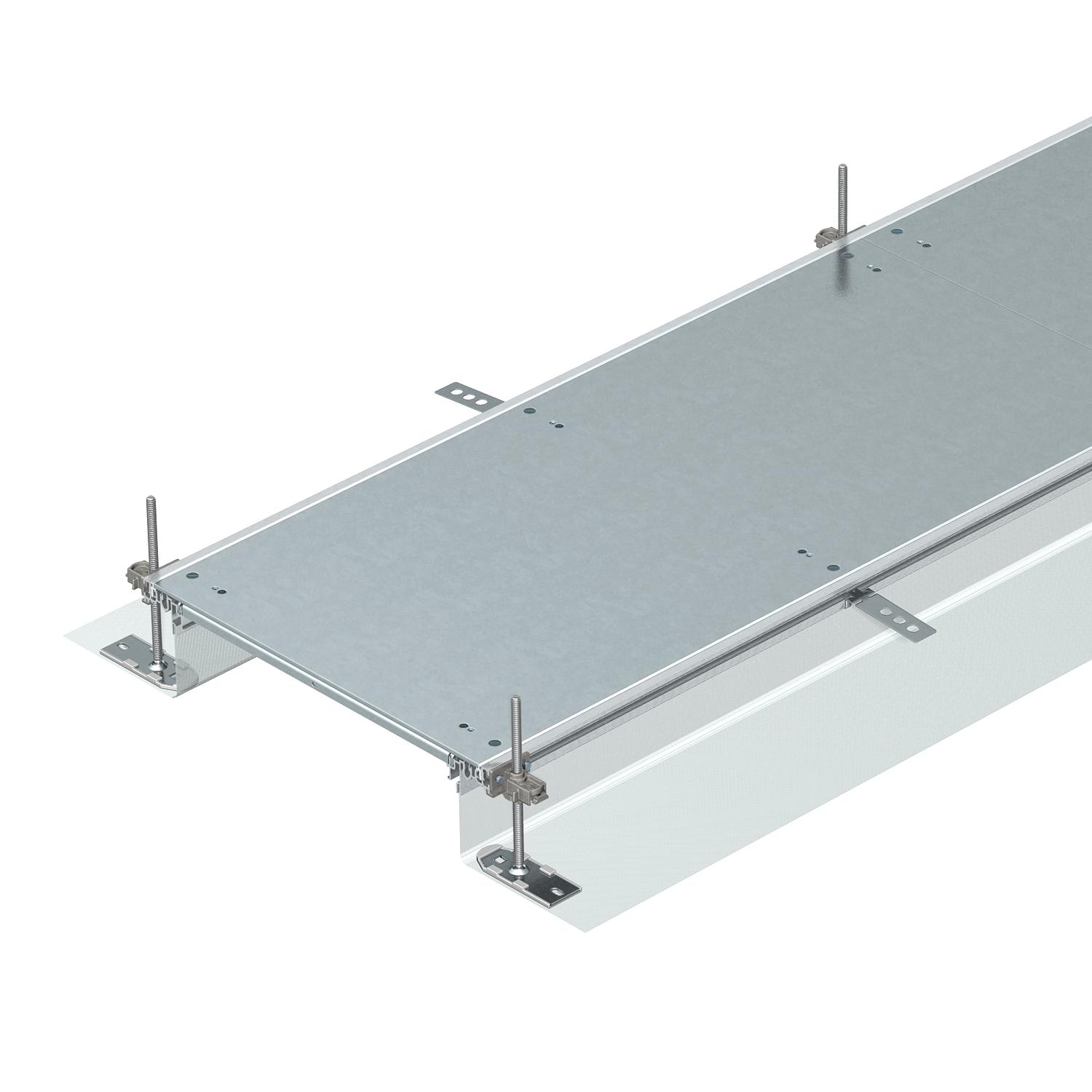

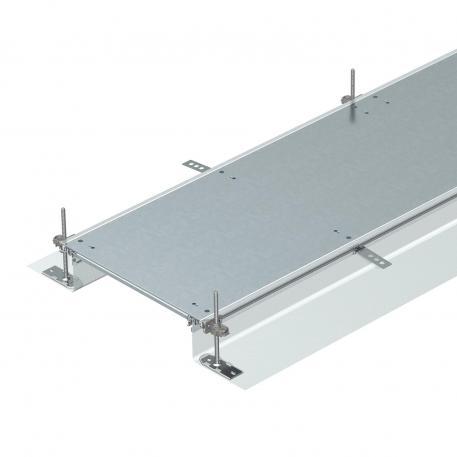

Kanalenhet, blind, snäppfunktion, höjd 40-140 mm

Art.nr. 7424048 | EAN 4012195243182

Art.nr. / Typ

Längd	2400 mm

Bredd

Kanalhöjd min.	40 mm

Kanalhöjd max.

Täckram	3

Produktbeskrivning

Produktbeskrivning

Monteringsfärdig kanalenhet för ledningsdragning, bestående av 3 självlåsande blindlock, två sidoprofiler med insatt flexibel sidovägg av metallväv, golvbeläggningsanläggningsprofiler 4 mm. I leveransen ingår 6 höjdjusterbara fästvinklar, 6 massagolvankare, och 3 locktätningar (vid kanalbredderna 200, 300 och 400) eller 6 höjdjusterbara lockkonsoler (vid kanalbredderna 500 och 600). De höjdjusteringsenheter (ta hänsyn till justeringshöjden) som är absolut nödvändiga för lockkonsol 500 och 600 ingår inte i leveransen utan beställs separat. Kanallocken är till och med bredden 400 förmonterade med låsfjädrar.

Teknisk data

Teknisk data

Avsedd för expansionsfogar	nej
Avtagbar överdel	ja
Bottenplatta	nej
Bredd	600 mm
Dimension	2400x600x140
Frånkopplingsbar	ja
Golvunderhåll	våt

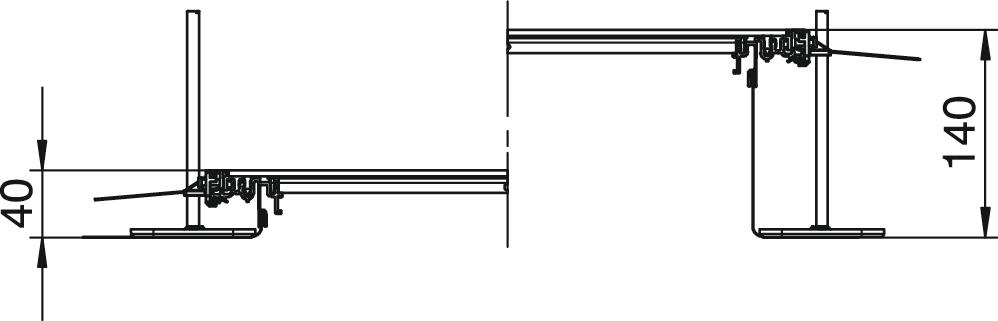

Höjdjusteringsintervall max.	140 mm
Höjdjusteringsintervall min.	40 mm
Kanalhöjd max.	140 mm
Kanalhöjd min.	40 mm
Längd	2400 mm
Lockfastsättning med snäppfunktion	ja

Material	Stål
Materialtjocklek lock	4
Med anslutningsöppning	nej
Med överhäng	ja
Med potentialutjämning	nej
Med skiljevägg	nej
Minimihöjd på underlagsgolvet	40
Möjlighet till insättning av tätning	ja
Monteringsöppning	utan
Monteringsöppning för golvtank	nej
Skydd till monteringsöppning	nej
Täckram	3
Yta	sendzimirförzinkad

Alla typer

Alla typer

Typ	Längd	Bredd	Kanalhöjd min.	Kanalhöjd max.	Täckram	Art.nr.	Mängd	Minsta förpackning
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

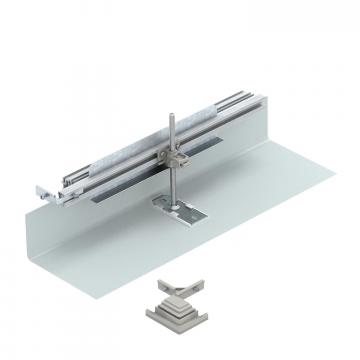

Byggsats för vinkelavgrening till vänster, höjd 40-150 mm	OKA-G60040150FBL	1181086	7423958	Styck	1 Styck
Byggsats för vinkelavgrening till höger, höjd 40-150 mm	OKA-G60040150FBR	1181081	7423978	Styck	1 Styck
Kanaländstycke, höjd 40-150 mm	OKA-G60040150ES	1181075	7424288	Styck	1 Styck
Påbyggnadsenhet för GES9, höjd 40-140 mm	OKA-G A 40140 9	-----	7424324	Styck	1 Styck
Påbyggnadsenhet för GESR9, höjd 40-140 mm	OKA-G A 40140R9	-----	7424326	Styck	1 Styck
Byggsats för kanalförgrening T och kors	OKA FB2 TX	1181076	7424821	Styck	1 Styck
Höjdjusteringsenhet för lockkonsol, kanalhöjd 40–70 mm	NE DSU2 4030	-----	7424840	Styck	3 Styck
Höjdjusteringsenhet för lockkonsol, kanalhöjd 60–110 mm	NE DSU2 6050	-----	7424842	Styck	3 Styck
Höjdjusteringsenhet för lockkonsol, kanalhöjd 100–175 mm	NE DSU2 10075	-----	7424844	Styck	3 Styck
Skyddsledarvinkel	8AWR	1175751	6288704	Styck	10 Styck

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Mellanvägg 60 FS	TSG 60 FS	1132245	6062068	m	3 m
Mellanvägg 85 vfz (FS)	TSG 85 FS	1131408	6062114	m	3 m
Mellanvägg 110 efz	TSG 110 FS	1131403	6062122	m	3 m
Mellanvägg 135 FS	TSG 135 FS	1131705	6062132	m	3 m
Suglyft, 300 N	WZ 1029	1181119	7408634	Styck	1 Styck
