Påbyggnadsenhet för GESR9, höjd 40-140 mm
Art.nr. 7424326 | EAN 4012195244004
- Produktbeskrivning
-

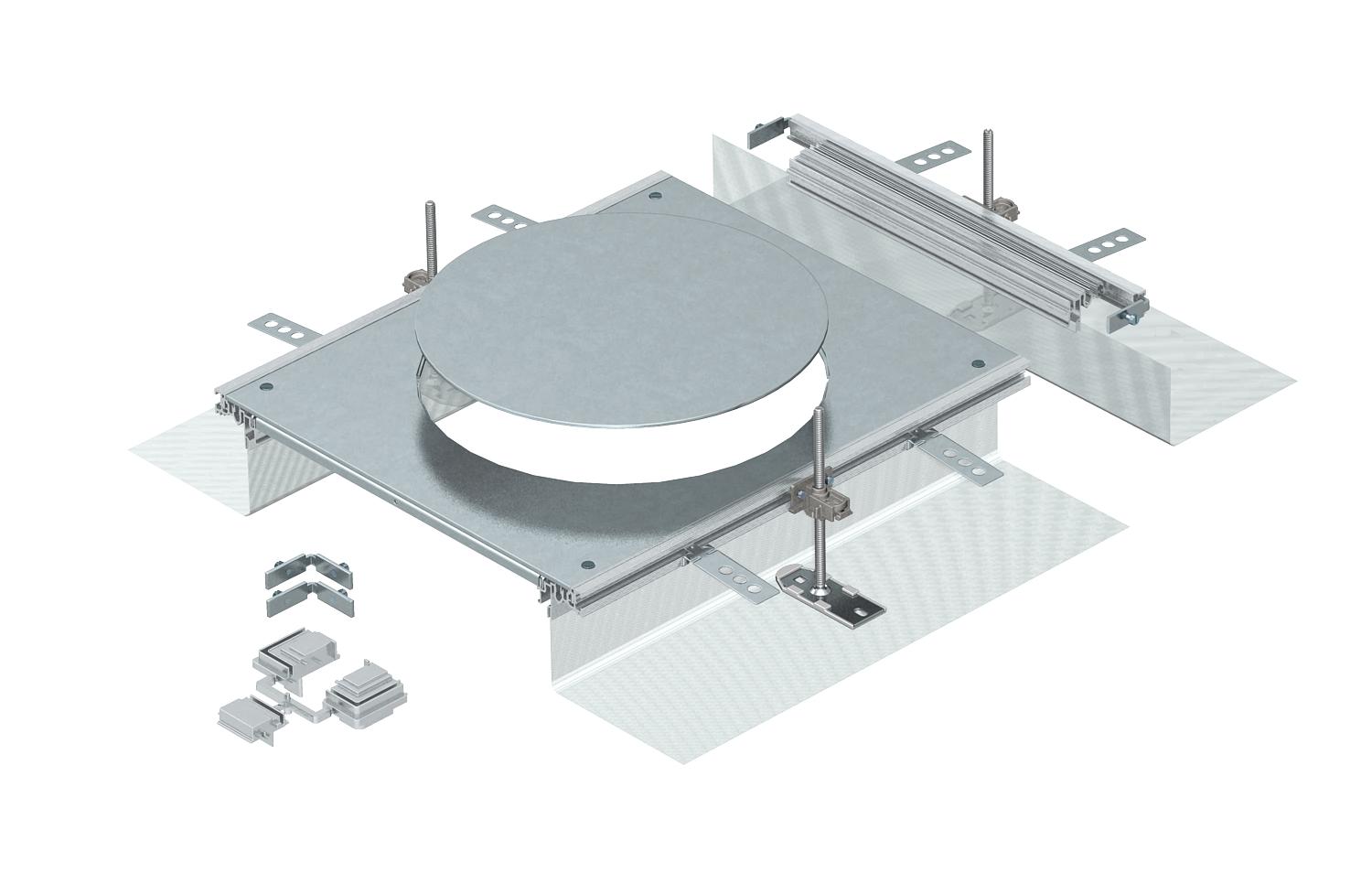

ProduktbeskrivningMonteringsfärdig kanalpåbyggnadsenhet med ett lock för montering av en monteringsenhet med nominell storlek R9, bestående av sidoprofiler med flexibel sidovägg av metallväv, golvbeläggningsanläggningsprofiler, kanallock med blindförsluten monteringsöppning och ett kanaländstycke. I leveransen ingår 3 höjdjusteringsbara fästvinklar, 3 golvbeläggningsankare, 1 lockkonsol (utan höjdjusteringsenhet, beställs separat) och 1 byggsats för vinkelförgrening.
Monteringsöppningens storlek är avsedd för montering av en rund monteringsenhet med nominell storlek R9 eller R9/55.
-
- Teknisk data
-
Teknisk data

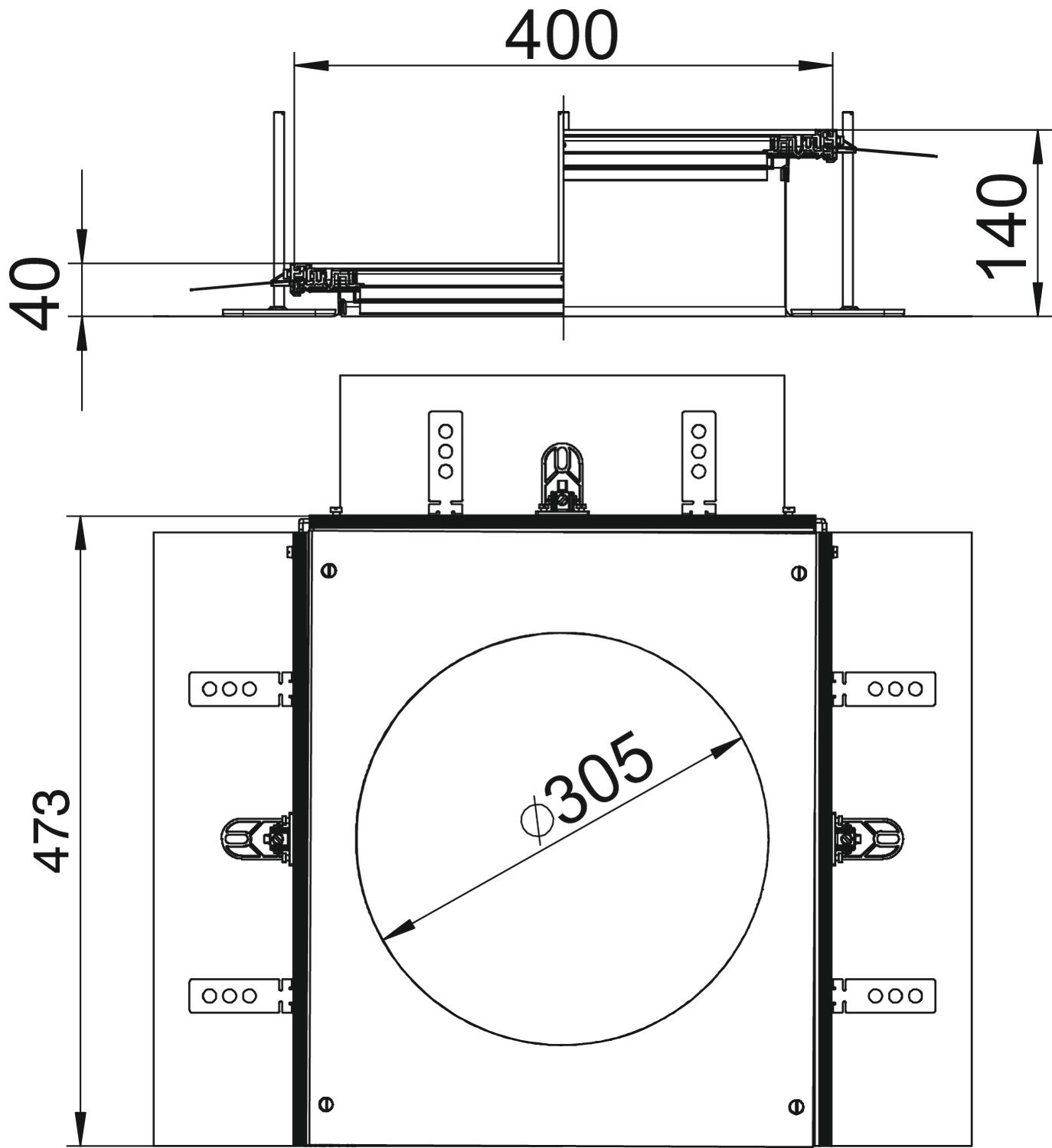

Antal monteringsöppningar 1 Avsedd för expansionsfogar nej Avtagbar överdel ja Bottenplatta nej Bredd 400 mm CO2-avtryck (GWP) från vagga till grind 45,908 kg CO2e / 1 Styck Frånkopplingsbar ja Höjdjusteringsintervall max. 140 mm Höjdjusteringsintervall min. 40 mm Kanalhöjd max. 140 mm Kanalhöjd min. 40 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Längd 460 mm Lockfastsättning med snäppfunktion nej Material Stål Materialtjocklek lock 4 Mått A 400 mm Mått d Ø 305 mm Mått H 40 mm Med anslutningsöppning ja Med överhäng ja Med skiljevägg nej Minimihöjd på underlagsgolvet 40 Möjlighet till insättning av tätning ja Monteringsöppning för apparatinsats Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet rund Nominell dimension för apparater R9 Passar för golvinstallationskanal, öppen upptill ja Skydd till monteringsöppning ja Täckram 1 Yta sendzimirförzinkad - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

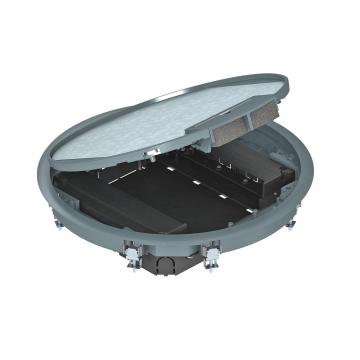

Apparatinsats rund för underlagsgolvhöjd 55 mm
GESR9 55U V 7011 1181137 7405047 1 Styck
Apparatinsats rund för underlagsgolvhöjd 55 mm
GESR9 55U V 9011 1181138 7405049 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse OKA-G A 40140R9 / 7424326 , 0.13MB , pdfREACH försäkran om överensstämmelse OKA-G A 40140R9 / 7424326 , 0.13MB , pdfRoHS försäkran om överensstämmelse OKA-G A 40140R9 / 7424326 , 0.13MB , pdfGodkännande VDE-godkännande OKA , 0.18MB , pdfMontage anvisningar Monteringsanvisning kanalsystem i golv OKA-G och OKA-W , 3.48MB , pdfInga kravspecifikationer tillgängliga för denna produkt
