Påbyggnadsenhet för GES9, höjd 40-140 mm
Art.nr. 7424324 | EAN 4012195243991
- Produktbeskrivning
-

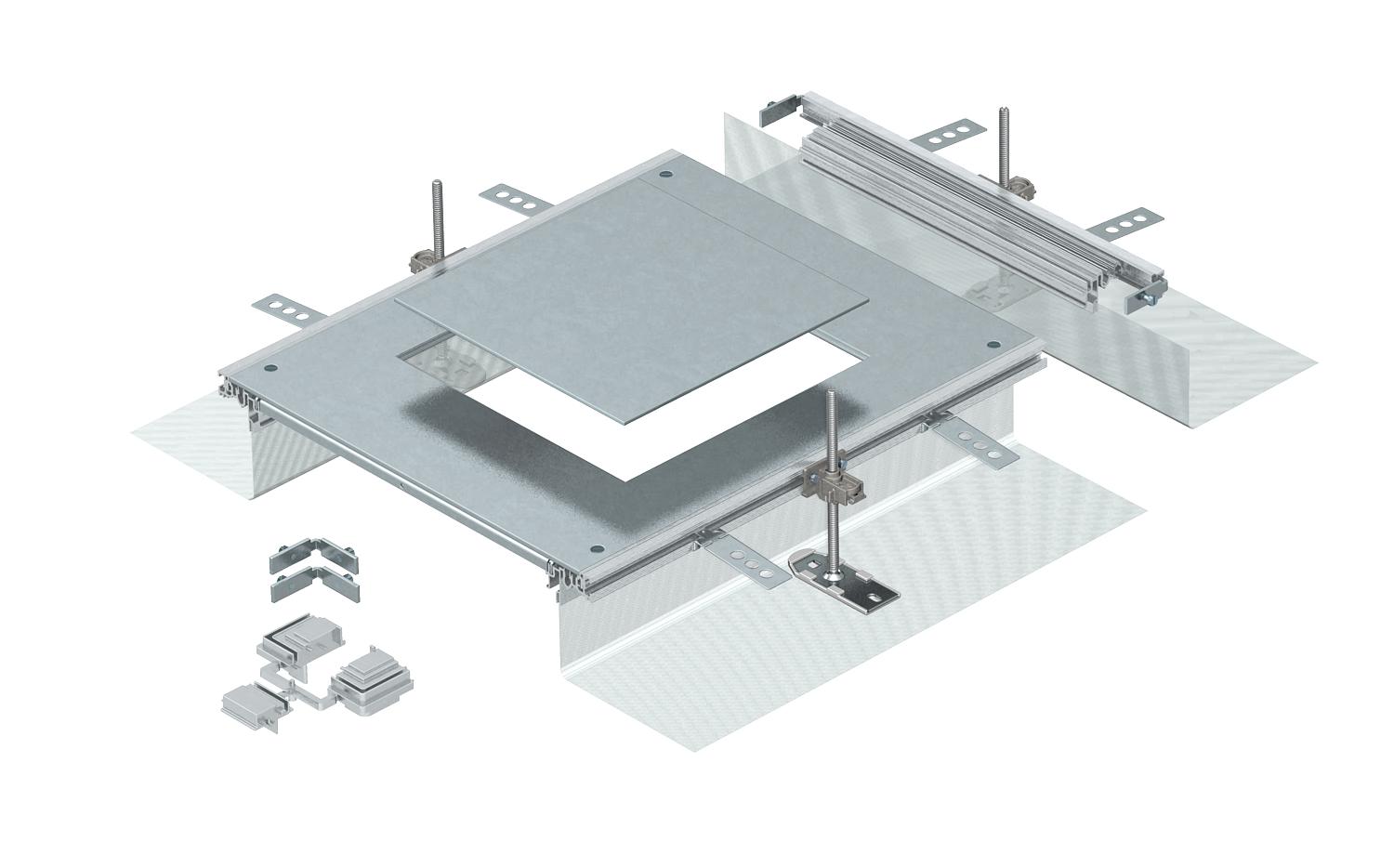

ProduktbeskrivningMonteringsfärdig kanalpåbyggnadsenhet med ett lock för montering av en monteringsenhet med nominell storlek 9, bestående av sidoprofiler med flexibel sidovägg av metallväv, golvbeläggningsanläggningsprofiler, kanallock med blindförsluten monteringsöppning och ett kanaländstycke. I leveransen ingår 3 höjdjusteringsbara fästvinklar, 3 golvbeläggningsankare, 1 lockkonsol (utan höjdjusteringsenhet, beställs separat) och 1 byggsats för vinkelförgrening.
-
- Teknisk data
-
Teknisk data

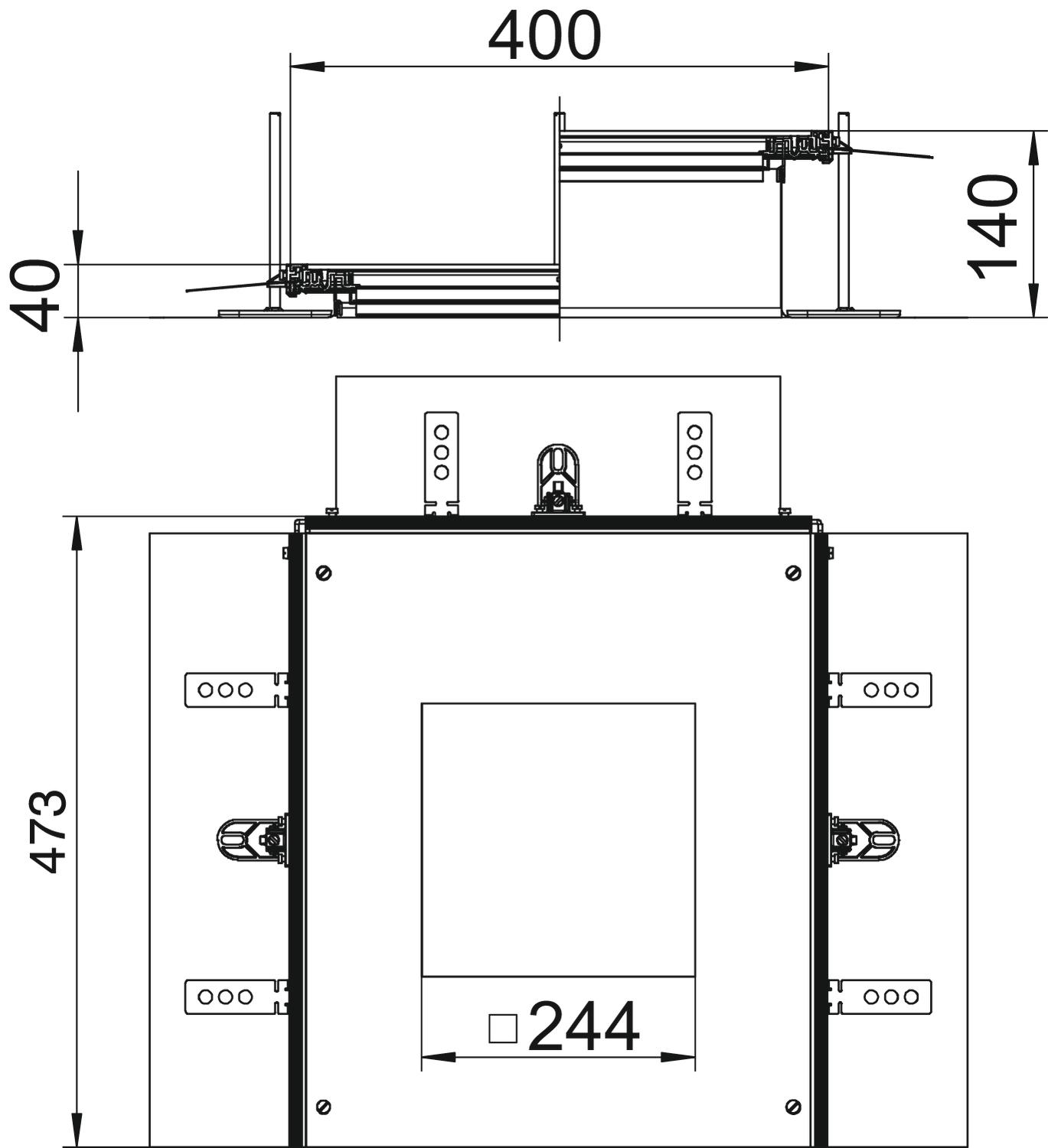

Antal monteringsöppningar 1 Avsedd för expansionsfogar nej Avtagbar överdel ja Bottenplatta nej Bredd 400 mm Frånkopplingsbar nej Höjdjusteringsintervall max. 140 mm Höjdjusteringsintervall min. 40 mm Kanalhöjd max. 140 mm Kanalhöjd min. 40 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Längd 460 mm Lockfastsättning med snäppfunktion nej Material Stål Materialtjocklek lock 4 Mått A 400 mm Mått a 244 mm Mått H 40 mm Med anslutningsöppning ja Med överhäng ja Med potentialutjämning nej Med skiljevägg nej Minimihöjd på underlagsgolvet 40 Möjlighet till insättning av tätning ja Monteringsöppning för apparatinsats Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet kvadratisk Nominell dimension för apparater 9 Passar för golvinstallationskanal, öppen upptill ja Skydd till monteringsöppning ja Täckram 1 Yta sendzimirförzinkad - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mm
GES9 55U V 7011 1181135 7405037 1 Styck
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mm
GES9 55U V 9011 1181136 7405039 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse OKA-G A 40140 9 / 7424324 , 0.13MB , pdfREACH försäkran om överensstämmelse OKA-G A 40140 9 / 7424324 , 0.13MB , pdfRoHS försäkran om överensstämmelse OKA-G A 40140 9 / 7424324 , 0.13MB , pdfGodkännande VDE-godkännande OKA , 0.18MB , pdfMontage anvisningar Monteringsanvisning kanalsystem i golv OKA-G och OKA-W , 3.48MB , pdfInga kravspecifikationer tillgängliga för denna produkt
