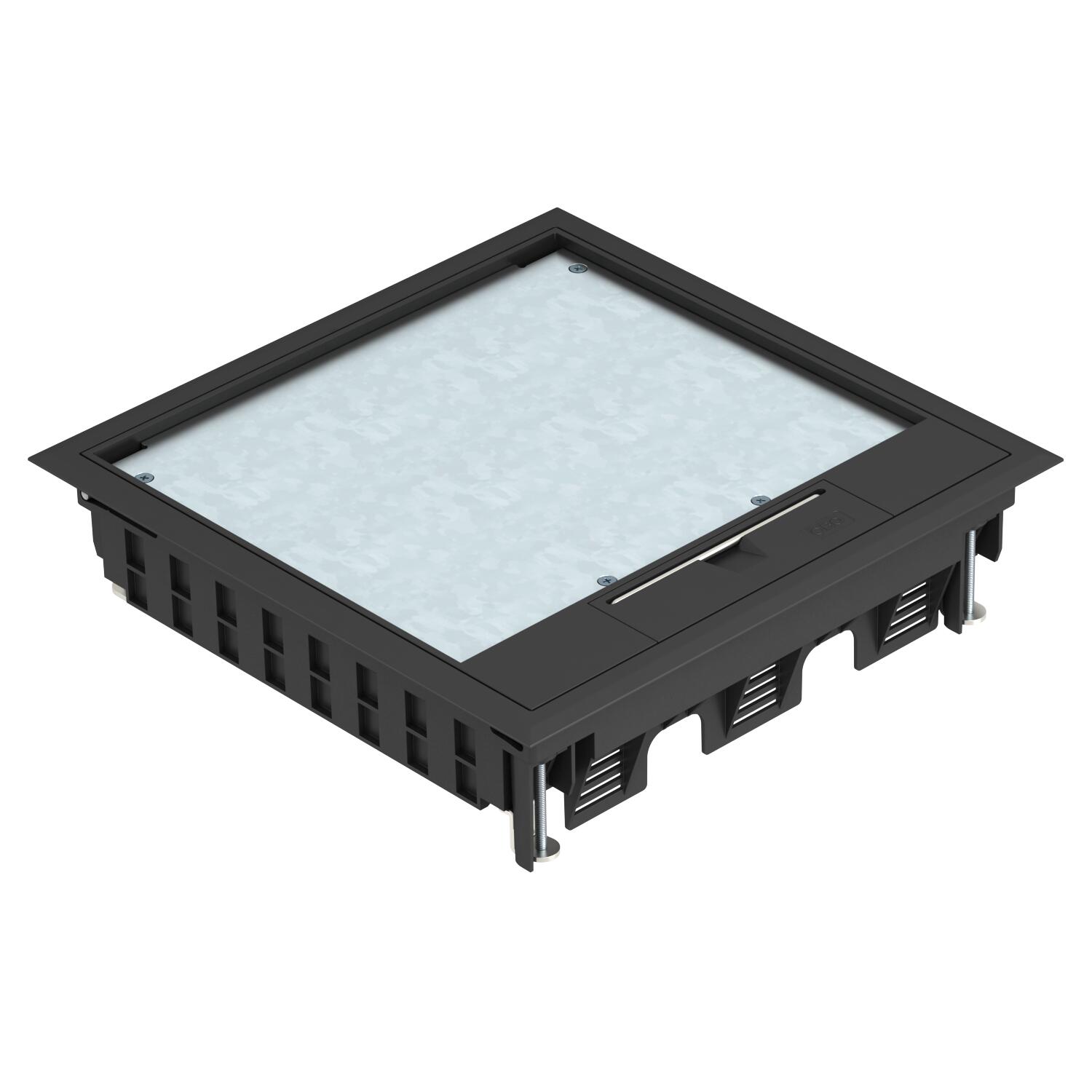

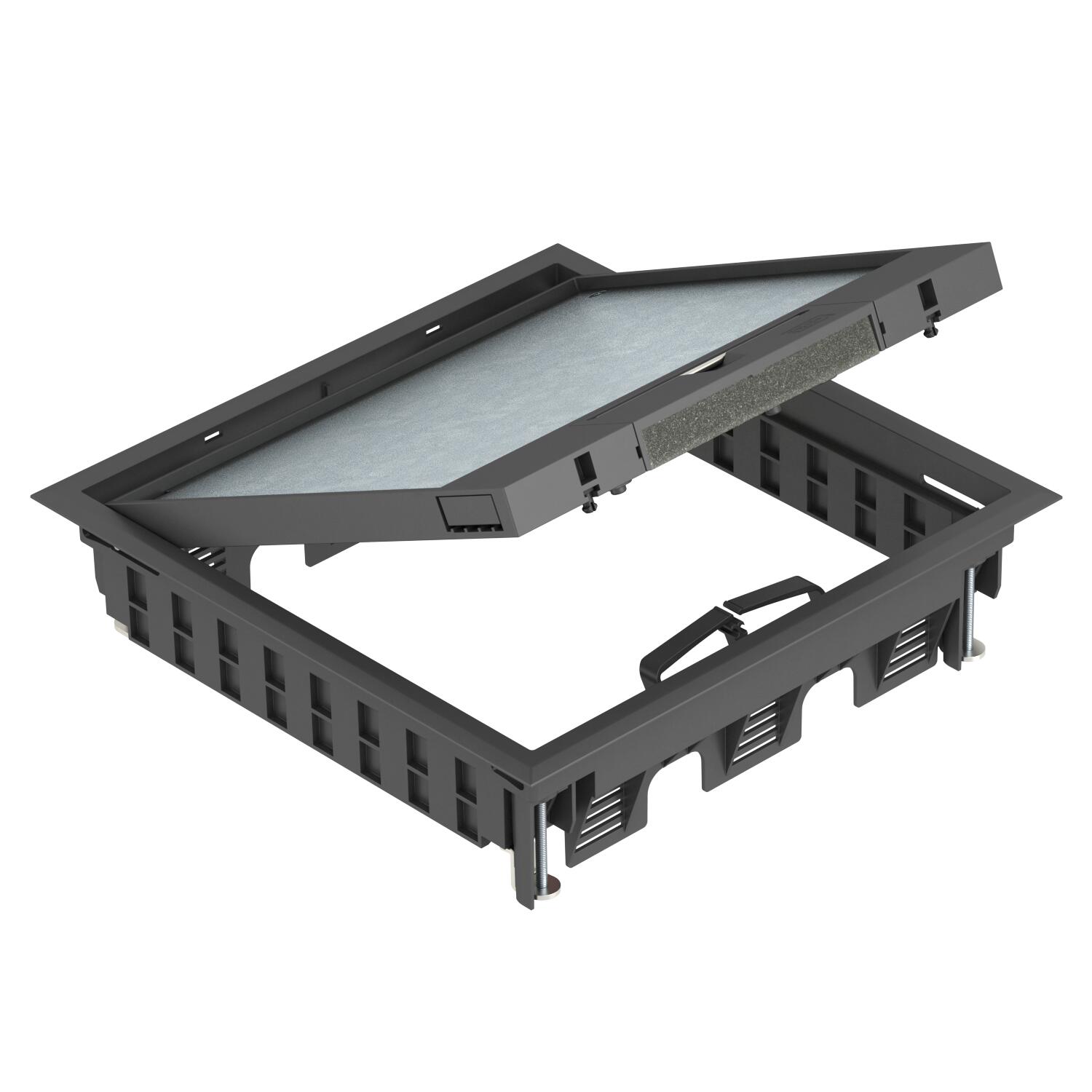

Apparatinsats GES9-3B med greppbygel
Art.nr. 7405079 | EAN 4012196460502
- Produktbeskrivning
-
ProduktbeskrivningApparatinsats med greppbygel för upp till 12 Modul 45-apparater i 3 universalbalkar UT4, används i kanalsystem och systemgolv.
Golvbeläggningsursparning i klafflocket förinställd på 5 mm, kan även ställas in vid behov på 10 mm.
. 3 täckplattor i format APMT5 kan installeras. Golvbeläggningsursparning i klafflocket förinställd på 5 mm, kan även ställas in vid behov på 10 mm.
Upp till 9 installationsapparater med 50-centrumplatta kan användas.
-
- Teknisk data
-
Teknisk data

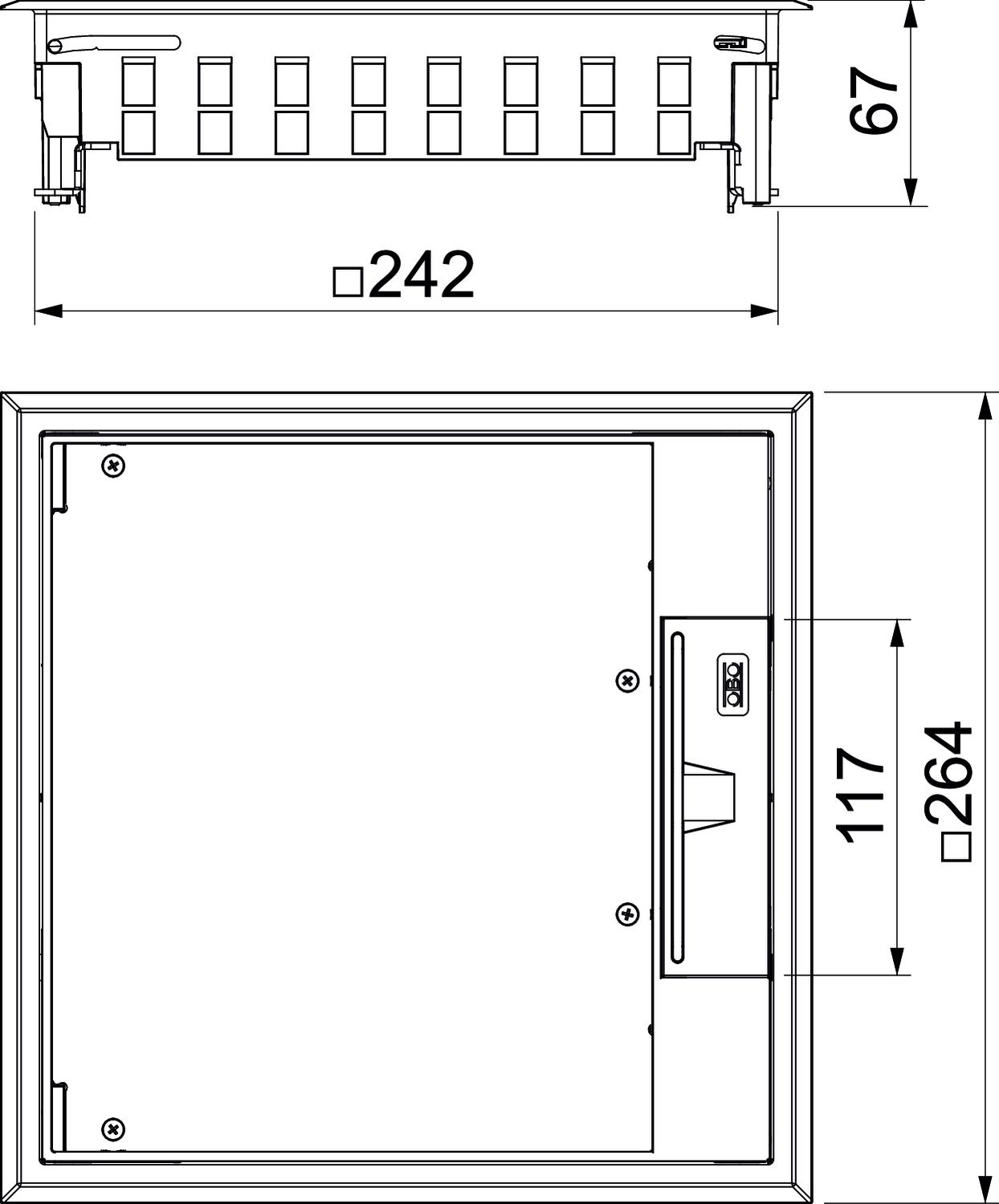

Antal apparatinsatser 3 Antal inbyggningsbara enheter 12 Apparathållare för insättning av apparatinsatser ja Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej Bredd 264 mm Bredd monteringsmått 244 mm Bredd yttermått 264 mm CO2-avtryck (GWP) från vagga till grind 6,2518 kg CO2e / 1 Styck Dimension 264x264x67 Färg grafitsvart; RAL 9011 Floor covering thickness max. 10 mm Godkännande VDE Golvhöjd min. 73 mm Golvunderhåll torr Höjd 67 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Längd 264 mm Längd monteringsmått 244 mm Längd yttermått 264 mm Material Polyamid Med golvbeläggningsursparing ja Möjlighet till insättning av tätning nej Monteringsdjup 73 mm Nominell dimension för apparater 9 Öppningsmekanism Greppbygel Ramutförande Mattskyddsramar Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK08 Skyddsram för golvbeläggning ja Spännvidd D max. 76 mm Spännvidd D min. 8 mm Tjocklek på golvbeläggning 5 mm Typ av monteringssystem UT4 Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm
UT4 45 4 1181041 7408727 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse GES9-3B U 9011 / 7405079 , 0.12MB , pdfUK Förklaring av överensstämmelse GES9-3B U 9011 / 7405079 , 0.09MB , pdfREACH försäkran om överensstämmelse GES9-3B U 9011 / 7405079 , 0.13MB , pdfRoHS försäkran om överensstämmelse GES9-3B U 9011 / 7405079 , 0.13MB , pdfGodkännande VDE-godkännande GES , 0.12MB , pdfMontage anvisningar Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfMontage anvisningar Monteringsanvisning plastapparatinsats GES9-3B, GES9-3S , 0.04MB , pdf
