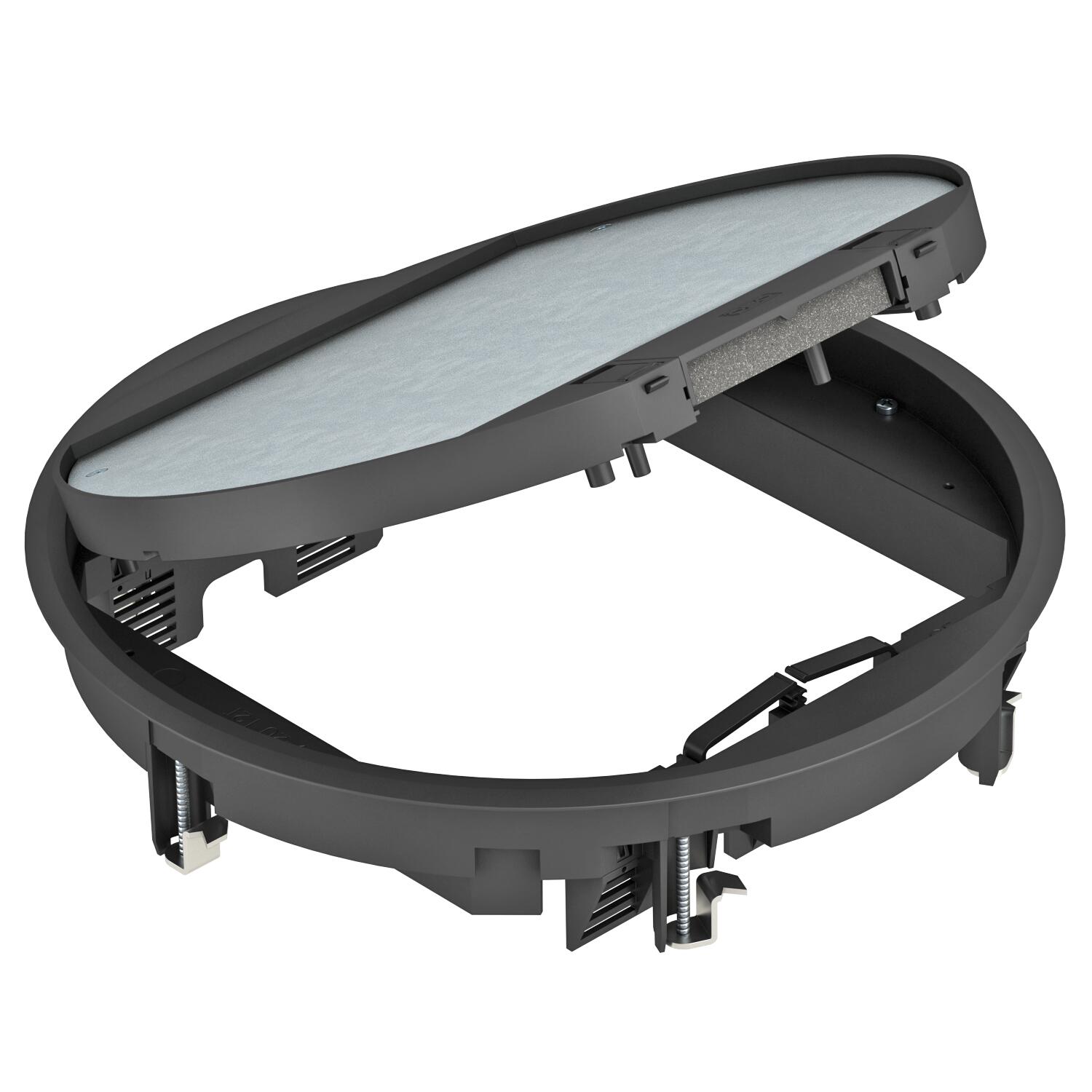

Apparatinsats GESR9 med skjutbar spärr
Art.nr. 7405466 | EAN 4012195840725
- Produktbeskrivning
-
ProduktbeskrivningServiceuttag med låsreglage för upp till 12 individuella Modul 45-enheter i 3 UT4 universalstöd, användning i kanalsystem och systemgolv.
5 mm golvbeläggningsförlopp i det gångjärnsförsedda locket, vid behov justerbart till 3, 10 eller 12 mm
.
. 3 täckplattor i format APMT5 kan installeras.
.
Upp till 9 installationsapparater med 50-centrumplatta kan användas.
-
- Teknisk data
-
Teknisk data

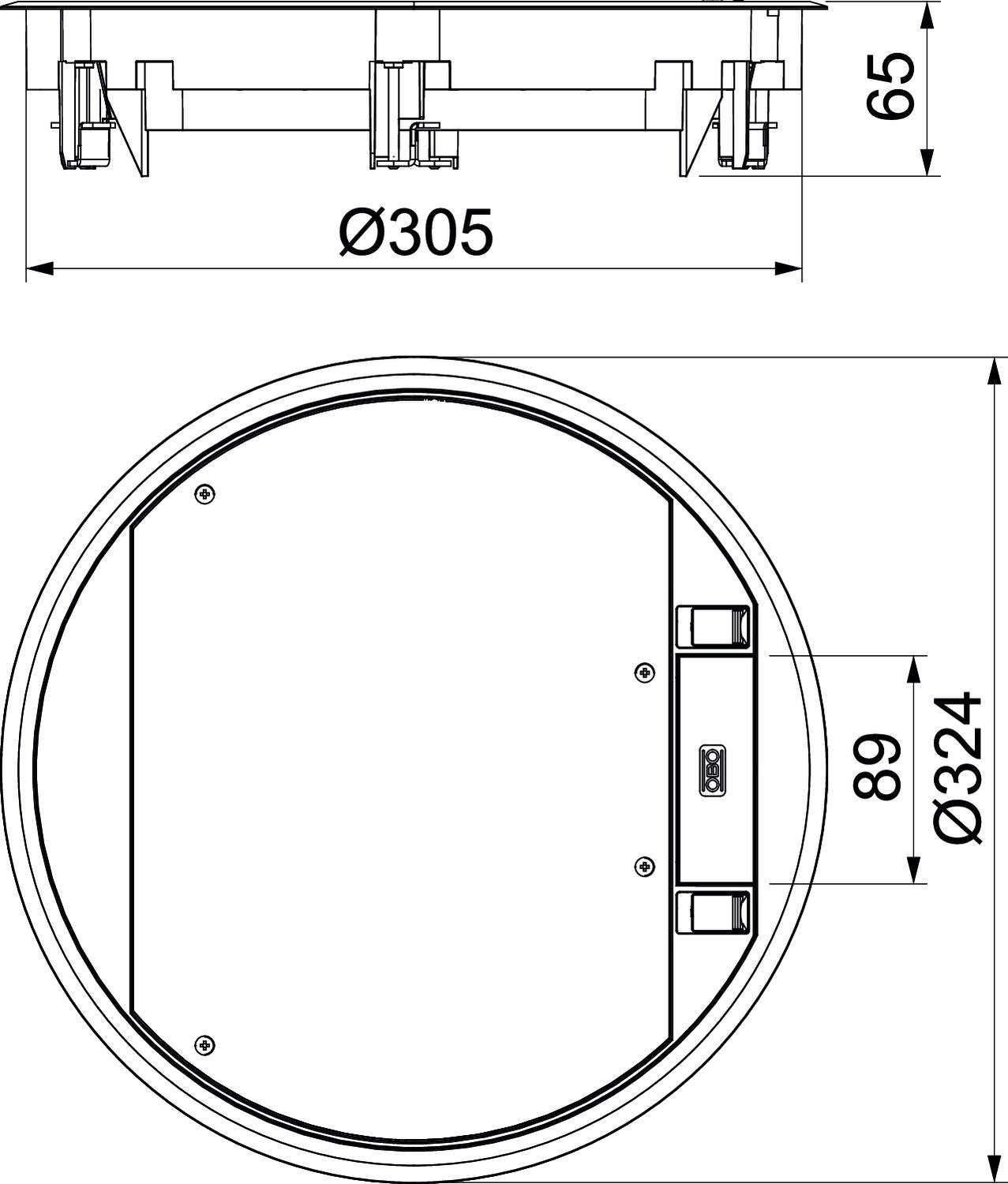

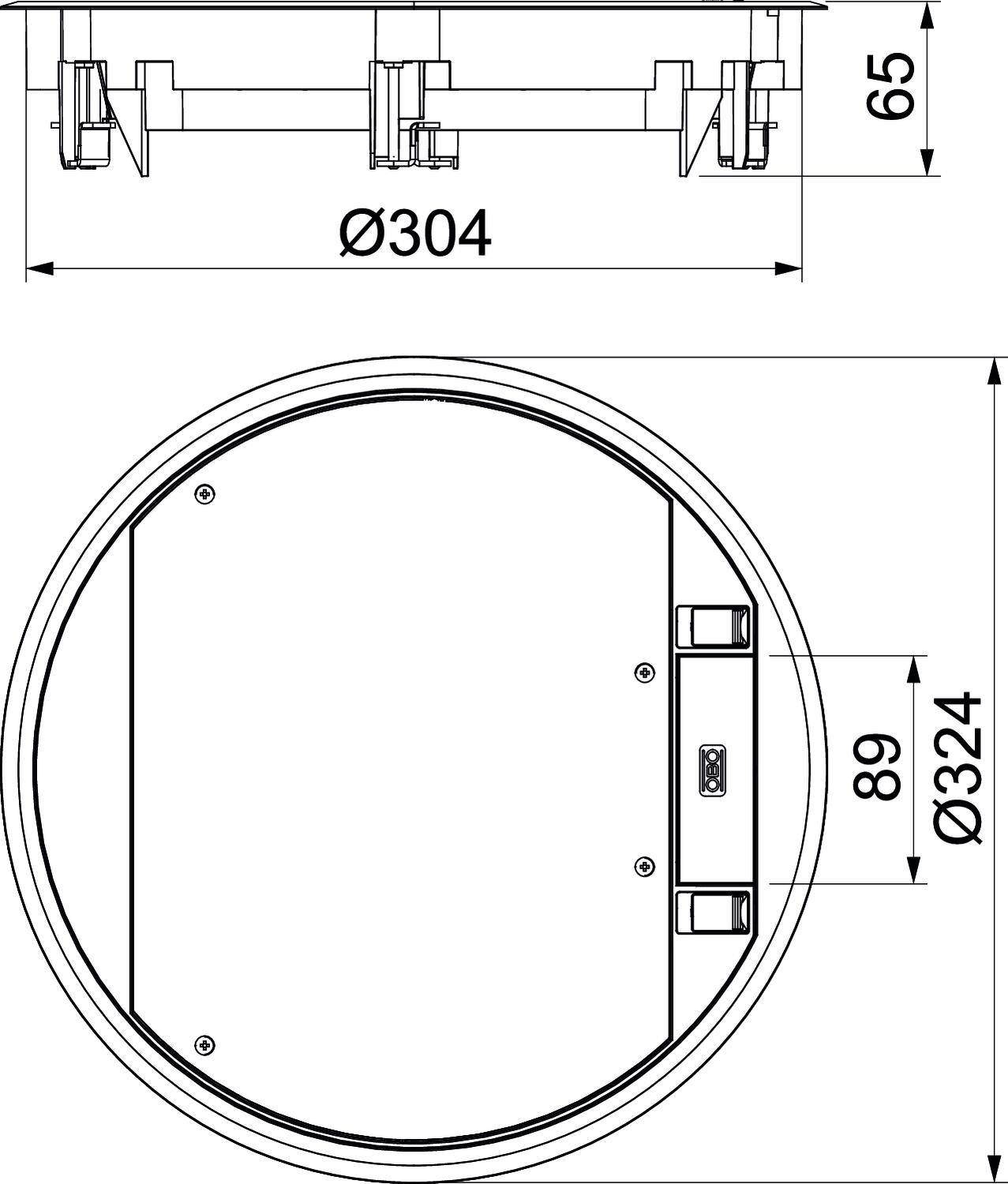

Antal apparatinsatser 3 Antal inbyggningsbara enheter 12 Apparathållare för insättning av apparatinsatser ja Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej CO2-avtryck (GWP) från vagga till grind 8,2031 kg CO2e / 1 Styck Dimension Ø324x68 Färg grafitsvart; RAL 9011 Godkännande VDE Golvhöjd min. 72 mm Golvunderhåll torr Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten ja Material Polyamid Max. tjocklek på golvbeläggning 12 mm Med golvbeläggningsursparing ja Möjlighet till insättning av tätning nej Monteringsdiameter 304 Monteringsdjup 73 mm Nominell dimension för apparater R9 Öppningsmekanism Skjutbar spärr Ramutförande Mattskyddsramar Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK08 Skyddsram för golvbeläggning ja Spännvidd D max. 75 mm Spännvidd D min. 8 mm Tjocklek på golvbeläggning 5 mm Typ av monteringssystem UT4 Utförande rund Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N Ytterdiameter 324 mm - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm
UT4 45 4 1181041 7408727 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfREACH försäkran om överensstämmelse GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfRoHS försäkran om överensstämmelse GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfGodkännande VDE-godkännande GES , 0.12MB , pdfMontage anvisningar Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfMontage anvisningar Monteringsanvisning GESR9-U , 0.20MB , pdfMontage anvisningar Monteringsanvisning plastapparatinsats GES9-3B, GES9-3S , 0.04MB , pdfInga kravspecifikationer tillgängliga för denna produkt
