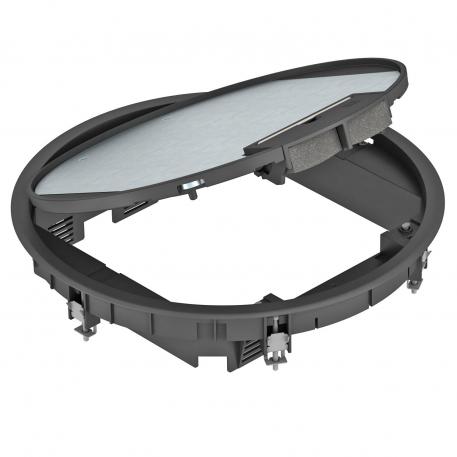

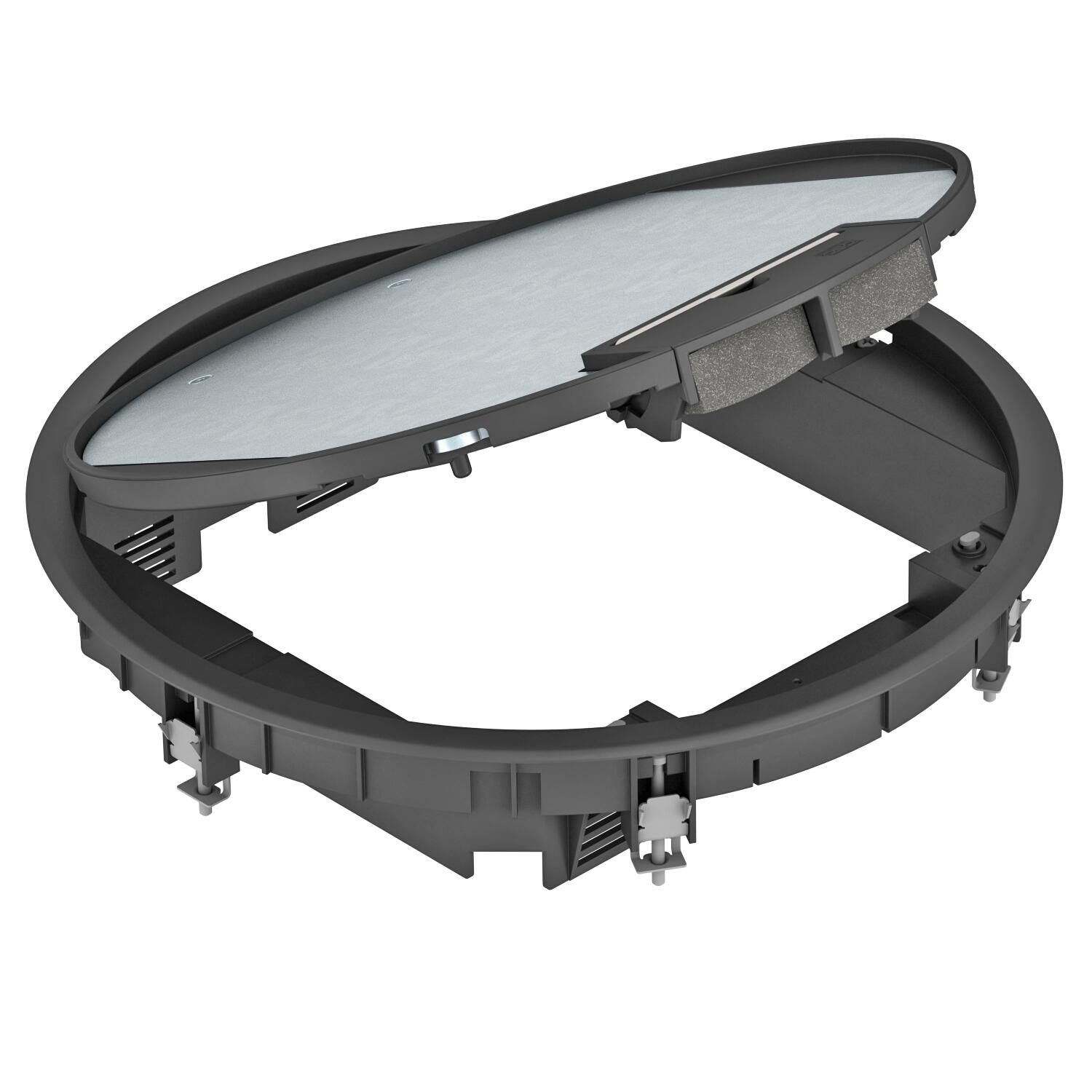

Apparatinsats GESR9 med greppbygel

Art.nr. / Typ

Tjocklek på golvbeläggning	5

Nominell dimension för apparater

Färg

Produktbeskrivning

Produktbeskrivning

Apparatinsats med greppbygel för upp till 12 Modul 45-apparater i 3 universalbalkar UT4, används i kanalsystem och systemgolv.

Upp till 9 installationsapparater med 50-centrumplatta kan användas.

Teknisk data

Antal apparatinsatser	3
Antal inbyggningsbara enheter	12
Apparathållare för insättning av apparatinsatser	ja
Avsedd för dubbelgolvsmontering	ja
Avsedd för golvkanal	ja
Avsedd för hålgolvsmontering	ja
Avsedd för våtskötsel	nej
Bredd	324 mm
CO2-avtryck (GWP) från vagga till grind	6,8207 kg CO2e / 1 Styck

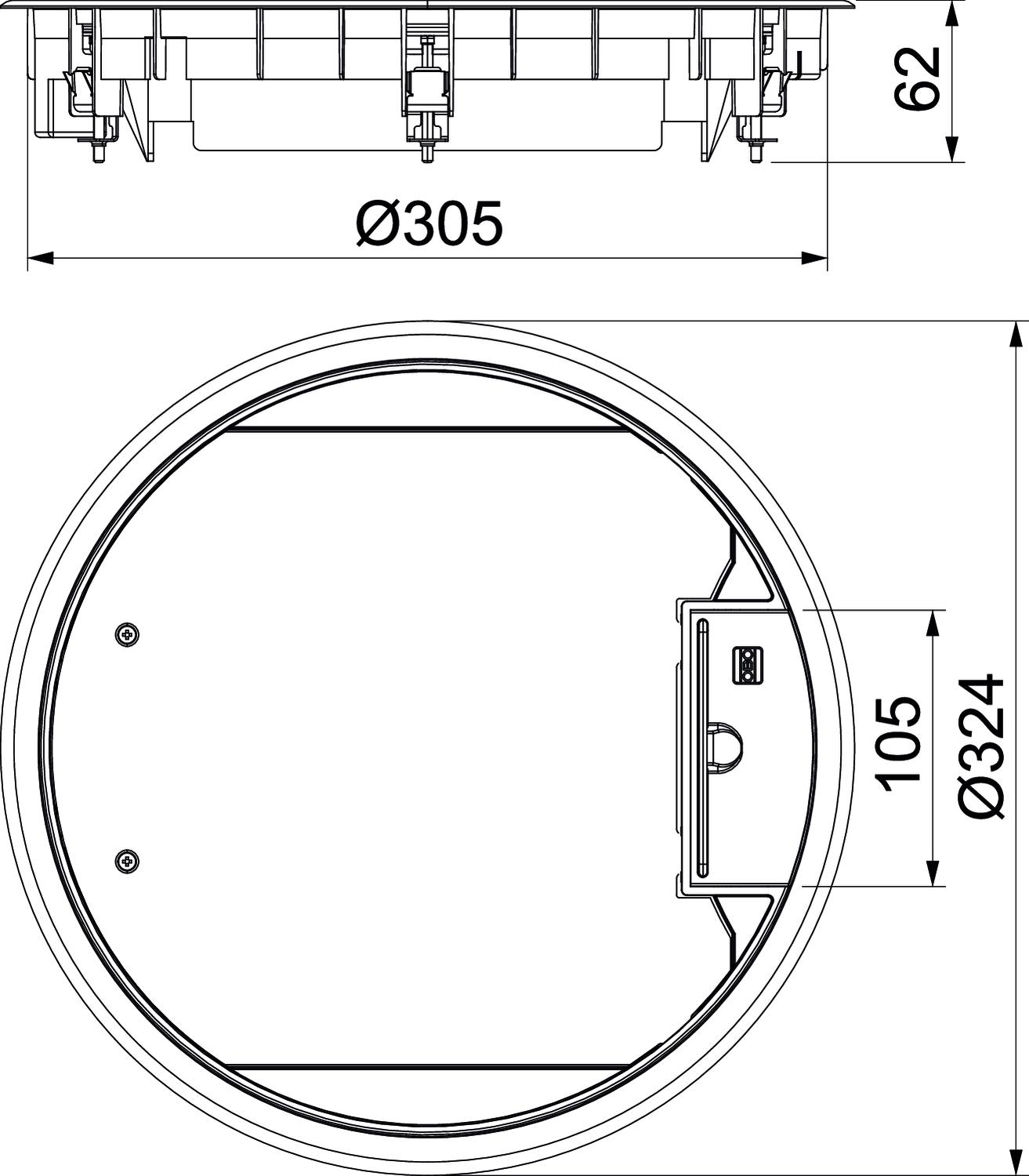

Dimension	Ø324x61
Färg	grafitsvart; RAL 9011
Godkännande	VDE
Golvhöjd min.	73 mm
Golvunderhåll	torr
Höjd	62 mm
Lämplig för försänkt golvkanal	ja
Lämplig för kanal i golvplanet, sluten	nej
Längd	324 mm
Material	Polyamid

Med golvbeläggningsursparing	ja
Monteringsdiameter	305
Monteringsdjup	73 mm
Nominell dimension för apparater	R9
Öppningsmekanism	Greppbygel
Skyddsklass (IP) i använt skick	IP20
Skyddsklass (IP) i oanvänt skick	IP40
Skyddsklass IK-kod	IK08
Skyddsram för golvbeläggning	ja
Spännvidd D max.	30 mm
Spännvidd D min.	9 mm
Tjocklek på golvbeläggning	5 mm
Typ av monteringssystem	MT4 / GB3
Utförande	rund
Utförande för tung belastning	nej
Utförande ledningsutlopp	Vridbar kabelutgång
Vertikal last, liten yta	upp till 3 000 N
Vertikal last, stor yta	upp till 5 000 N
Ytterdiameter	324 mm

Alla typer

Alla typer

Typ	Tjocklek på golvbeläggning	Nominell dimension för apparater	Färg	Art.nr.	Mängd	Minsta förpackning
GES9-3B U 9011	5	9	Greppbygel	7405079	Styck	1 Styck
GES9-3S U 9011	5	9	Skjutbar spärr	7405085	Styck	1 Styck
GESR9-2U12T 9011	5	R9	grafitsvart; RAL 9011	7405466	Styck	1 Styck
GESR9 U 9011	5	R9	grafitsvart; RAL 9011	7405532	Styck	1 Styck
