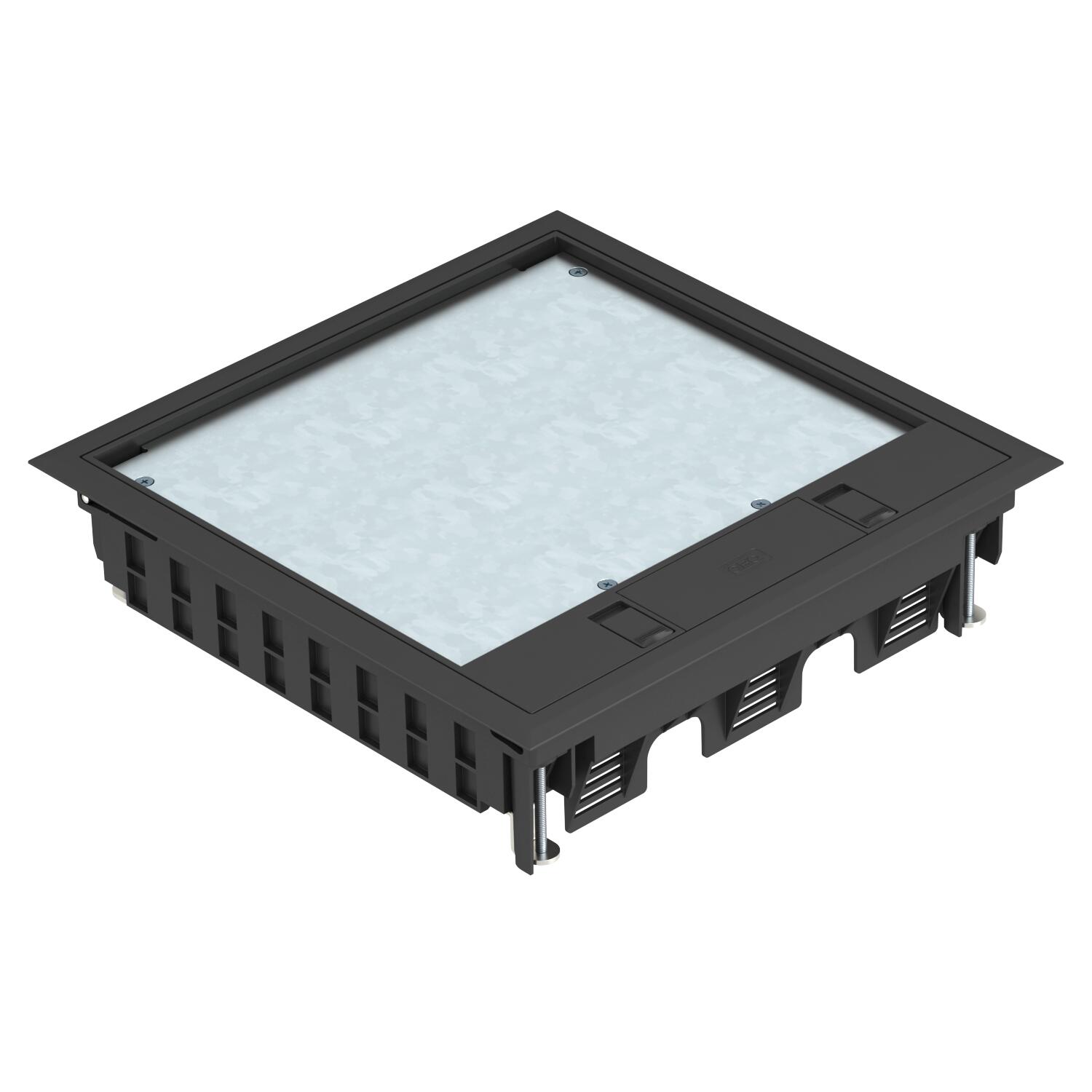

Apparatinsats GES9-3S med skjutbar spärr
Art.nr. 7405085 | EAN 4012196460557
- Produktbeskrivning
-

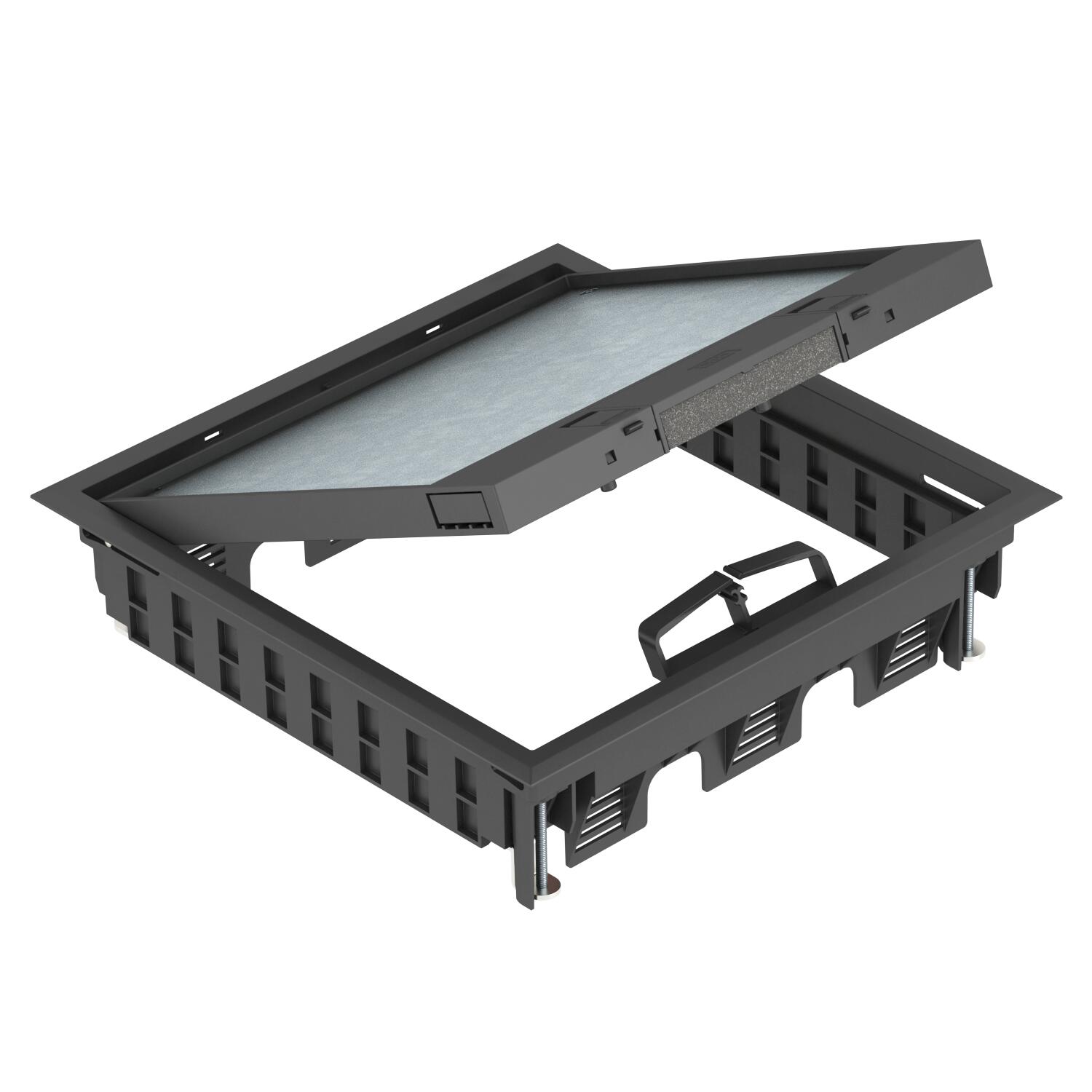

ProduktbeskrivningApparatinsats med skjutspärr för upp till 12 Modul 45-apparater i 3 universalbalkar UT4, används i kanalsystem och systemgolv.
Golvbeläggningsursparning i klafflocket förinställd på 5 mm, kan även ställas in vid behov på 10 mm.
. 3 täckplattor i format APMT5 kan installeras.
Upp till 9 installationsapparater med 50-centrumplatta kan användas.
-
- Teknisk data
-
Teknisk data

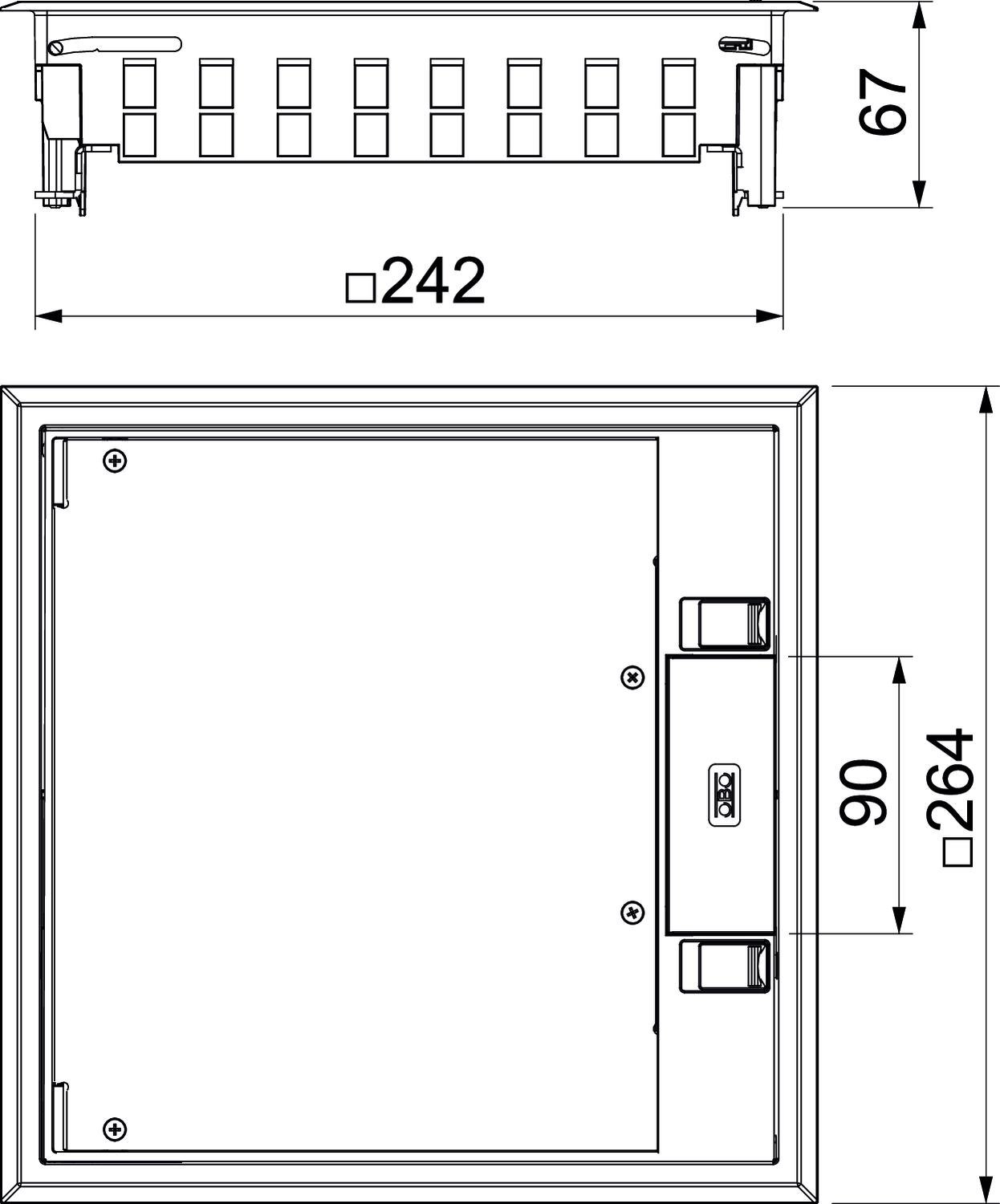

Antal apparatinsatser 3 Antal inbyggningsbara enheter 12 Apparathållare för insättning av apparatinsatser ja Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej Bredd monteringsmått 244 mm Bredd yttermått 264 mm CO2-avtryck (GWP) från vagga till grind 5,8682 kg CO2e / 1 Styck Dimension 264x264x67 Färg grafitsvart; RAL 9011 Floor covering thickness max. 10 mm Godkännande VDE Golvhöjd min. 73 mm Golvunderhåll torr Höjd 67 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Längd monteringsmått 244 mm Längd yttermått 264 mm Material Polyamid Mått H 73 mm Med golvbeläggningsursparing ja Möjlighet till insättning av tätning nej Monteringsdjup 73 mm Nominell dimension för apparater 9 Öppningsmekanism Skjutbar spärr Ramutförande Mattskyddsramar Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK08 Skyddsram för golvbeläggning ja Spännvidd D max. 76 mm Spännvidd D min. 8 mm Tjocklek på golvbeläggning 5 mm Typ av monteringssystem UT4 Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm
UT4 45 4 1181041 7408727 1 Styck - Ladda ner
-
